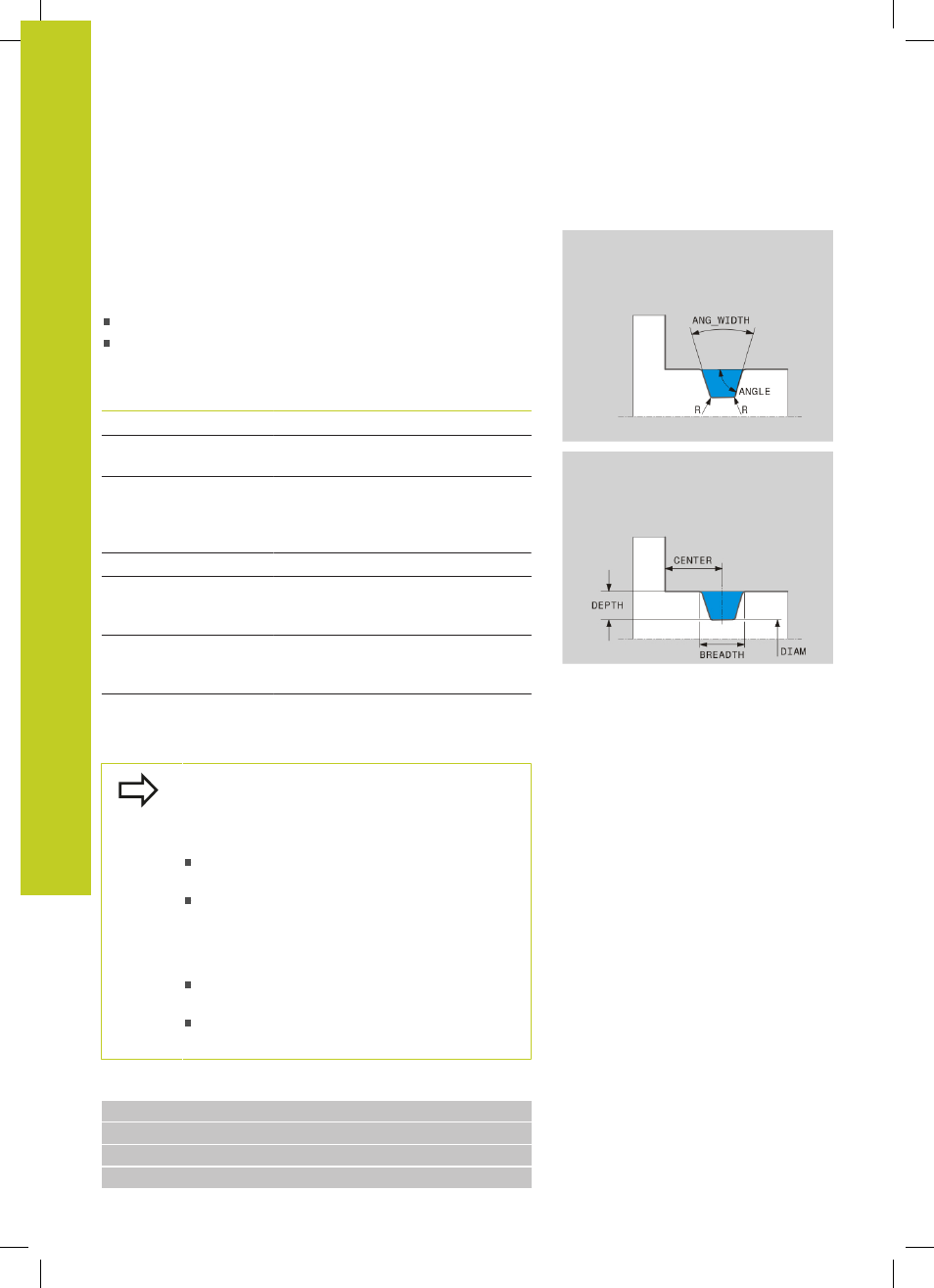

Programmation de gorges
Les gorges sont des formes en creux sur des pièces de révolution.
En général, elles servent de logements pour circlips ou joints
d'étanchéité ou de rainures de graissage. Les gorges peuvent être
programmées sur la périphérie ou la face frontale de la pièce. Pour
cela, deux éléments de contour séparés sont disponibles :
GRV RADIAL: Gorge sur la périphérie de la pièce
GRV AXIAL: Gorge sur la face frontale de la pièce
Eléments à introduire pour les gorges
GRV
Elément à introduire Description Introduction
CENTER Centre de la gorge obligatoire
R Rayon aux deux angles
du fond Optionnelle
DEPTH / DIAM Profondeur de gorge
(tenir compte du
signe!) / Diamètre du
fond de la gorge obligatoire
LARGEUR Largeur de la gorge obligatoire
ANGLE / ANG_WIDTH Angle des flancs /
angle d'ouverture des
deux flancs Optionnelle
RND / CHF
Arrondi / chanfrein au
coin proche du point
de départ du contour Optionnelle
FAR_RND / FAR_CHF
Arrondi / chanfrein au
coin éloigné du point
de départ du contour Optionnelle
Le signe de la profondeur de gorge détermine la
position d'usinage (intérieur/extérieur) de la gorge.
Signe de la profondeur de gorge pour usinage
extérieur :
Utiliser un signe négatif lorsque l'élément de
contour se déroule dans le sens négatif de l'axe Z
Utiliser un signe positif lorsque l'élément de
contour se déroule dans le sens positif de l'axe Z
Signe de la profondeur de gorge pour usinage
intérieur :
Utiliser un signe positif lorsque l'élément de
contour se déroule dans le sens négatif de l'axe Z
Utiliser un signe négatif lorsque l'élément de
contour se déroule dans le sens positif de l'axe Z
Gorge radiale : profondeur = 5, largeur = 10, Pos. = Z - 15
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 GRV RADIAL CENTER-15 DEPTH-5 BREADTH10 CHF1 FAR_CHF1
N60 G01 X+60
