Fonctions de base
(option de logiciel 50)
14.2
14
TNC 640 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
429

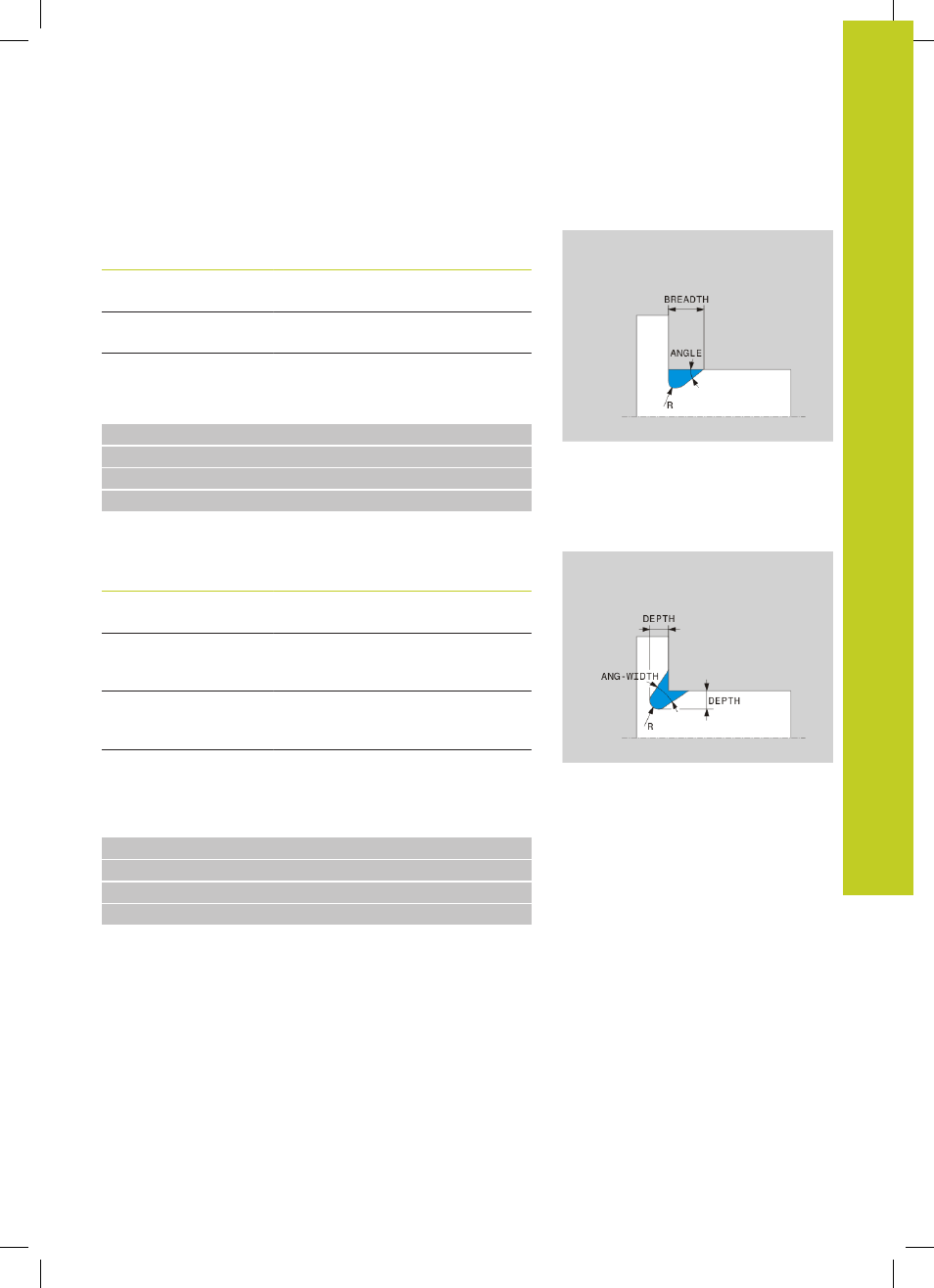

Dégagement DIN 509 UDC TYPE _H
Eléments à introduire pour dégagement DIN 509 UDC TYPE_H
Elément à introduire Description Introduction
R
Rayon aux deux angles
du fond obligatoire
LARGEUR
Largeur de
dégagement obligatoire
ANGLE
Angle du dégagement obligatoire
Dégagement forme F : prof. = 2, largeur = 15, prof. face transv. =
1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_H R1 BREADTH10 ANGLE10
N60 L X+60
Dégagement UDC TYPE_K
Eléments à introduire pour dégagement UDC TYPE_K
Elément à introduire Description Introduction
R
Rayon aux deux angles
du fond obligatoire
PROF.
Profondeur de
dégagement (parallèle
à l'axe) obligatoire
ROT Angle avec l'axe
longitudinal (par défaut:
45°) Optionnelle
ANG_OUV.
Angle d'ouverture du
dégagement obligatoire
Dégagement forme F : prof. = 2, largeur = 15, prof. face transv. =
1
N30 G01 X+40 Z+0
N40 G01 Z-30
N50 UDC TYPE_K R1 PROF.3 ANG_OUV.30
N60 L X+60
