HEIDENHAIN TNC 620 365
13.8 Initialiser le point de
référ
ence a
v
ec le palpeur 3D

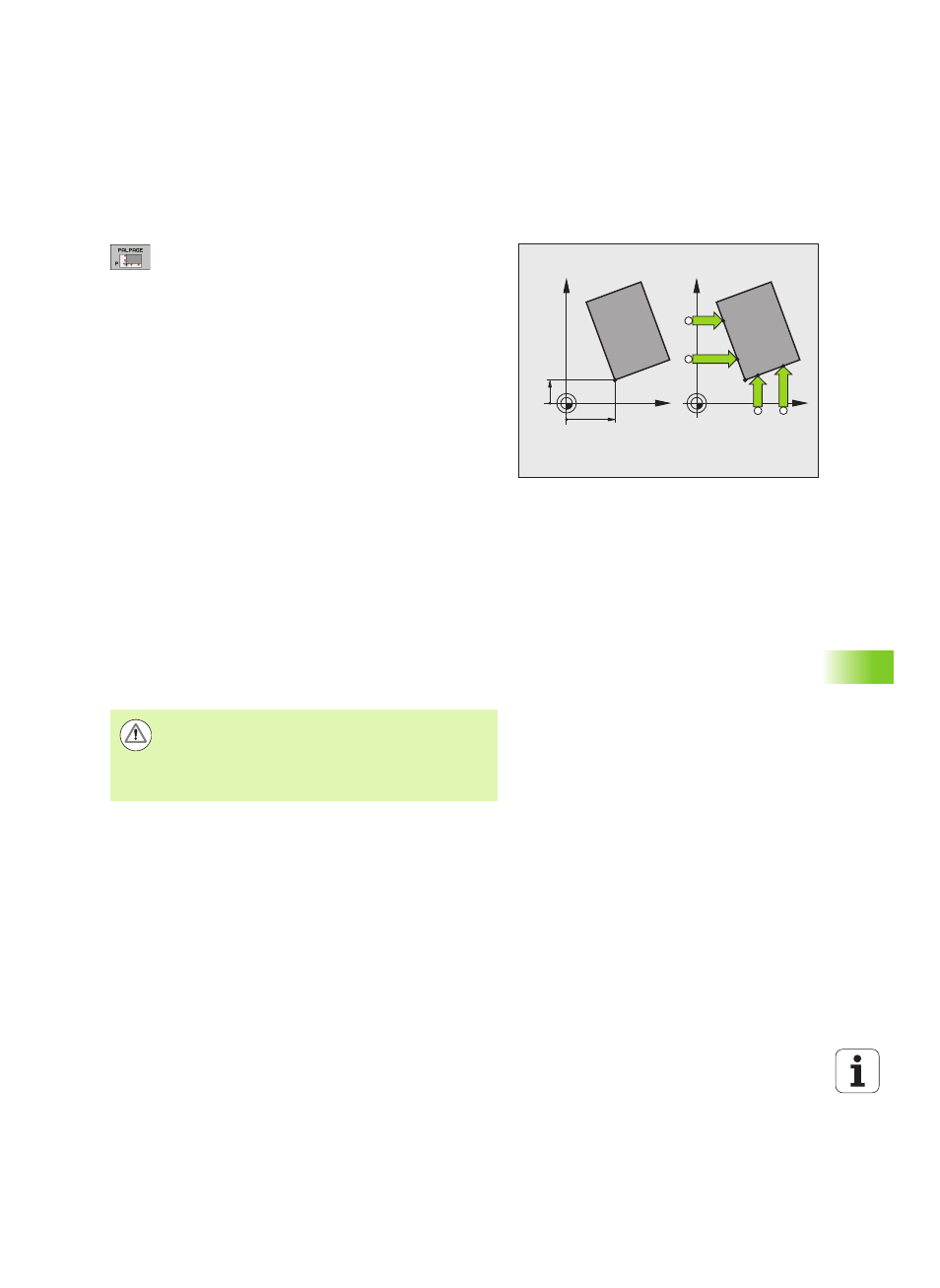

Coin pris comme point d'origine
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE P
U Positionner le palpeur à proximité du premier point de
palpage de la première arête de la pièce
U Sélectionner la direction de palpage : choisir avec la
softkey
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage de la même arête
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du premier point de
palpage de la deuxième arête de la pièce
U Sélectionner la direction de palpage : choisir avec la
softkey
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage de la même arête
U Palpage : appuyer sur la touche START externe
U Point d'origine : introduire dans la fenêtre du menu
les deux coordonnées du point de référence, valider
avec la softkey INITIAL. point de référencevoir
„Enregistrer les valeurs de mesure issues des cycles
palpeurs dans le tableau Preset”, page 357
U Quitter la fonction de palpage : appuyer sur la softkey
FIN
P
X=?
Y=?
X
Y
P
X
Y
HEIDENHAIN ne garantit les fonctions des cycles de
palpage que si les palpeurs HEIDENHAIN sont utilisés.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez initialiser 3D-ROT sur Actif
dans les modes manuel et automatique.
