HEIDENHAIN TNC 620 187
6.5 Cont
our
nag
es – Coor
données polair

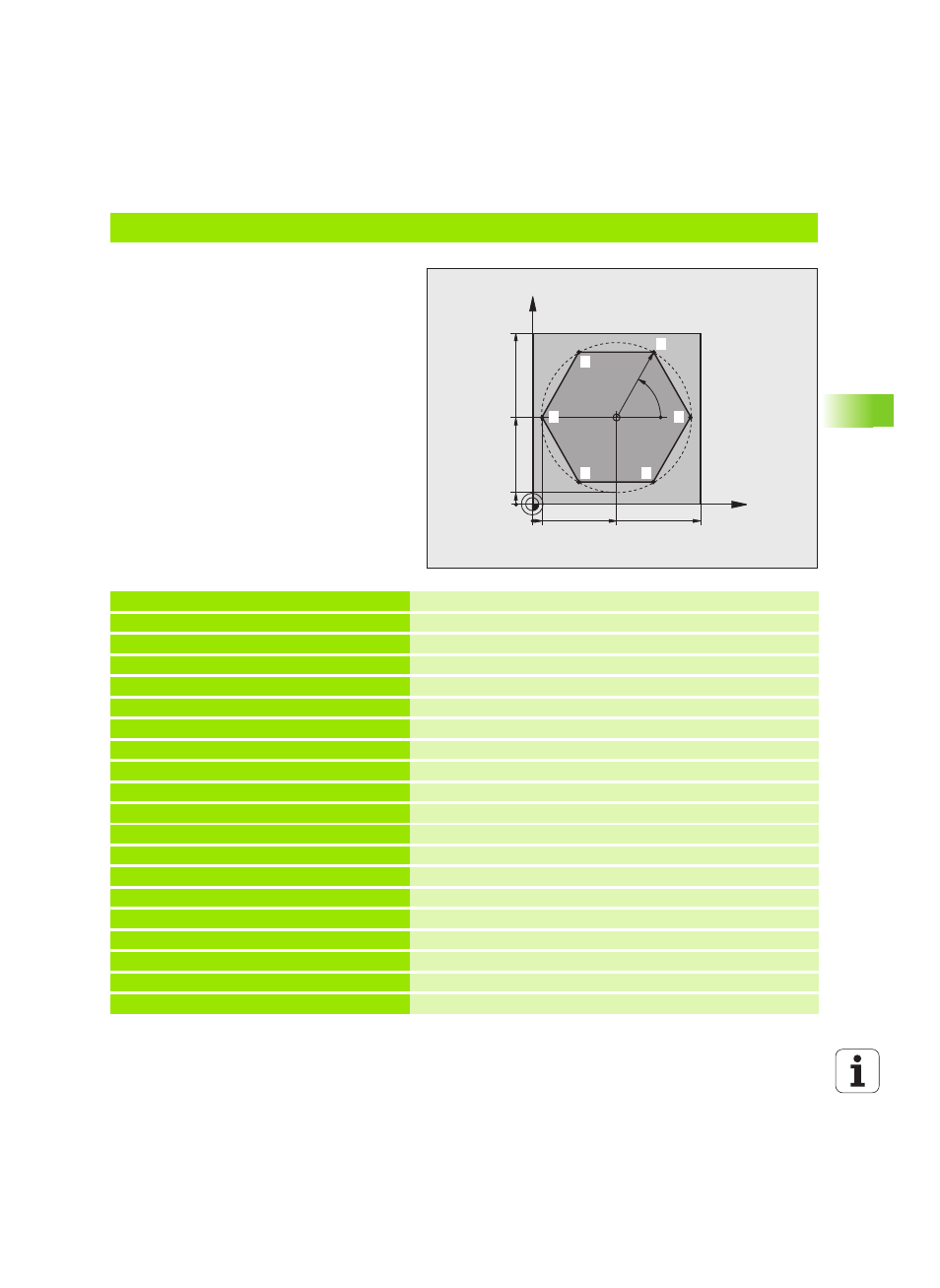

es Exemple : déplacement linéaire en polaire
%LINÉAIREPOL G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 * Appel de l'outil
N40 G00 G40 G90 Z+250 * Définir le point d'origine des coordonnées polaires
N50 I+50 J+50 * Dégager l'outil
N60 G10 R+60 H+180 * Prépositionner l’outil
N70 G01 Z-5 F1000 M3 * Aller à la profondeur d’usinage
N80 G11 G41 R+45 H+180 F250 * Aborder le contour au point 1
N90 G26 R5 * Aborder le contour au point 1
N100 H+120 * Aller au point 2
N110 H+60 * Aller au point 3
N120 H+0 * Aller au point 4
N130 H-60 * Aller au point 5
N140 H-120 * Aller au point 6
N150 H+180 * Aller au point 1
N160 G27 R5 F500 * Sortie tangentielle
N170 G40 R+60 H+180 F1000 * Dégager l'outil dans le plan d'usinage, annuler la correction de rayon
N180 G00 Z+250 M2 * Dégager l'outil dans l'axe de broche, fin du programme
N99999999 %LINÉAIREPOL G71 *
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
