HEIDENHAIN TNC 620 169
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes
Programmer des fonctions de contournage
Les fonctions de contournage sont facilement programmables avec
les touches grises de contournage. La TNC demande les données
nécessaires via un dialogue élaboré.

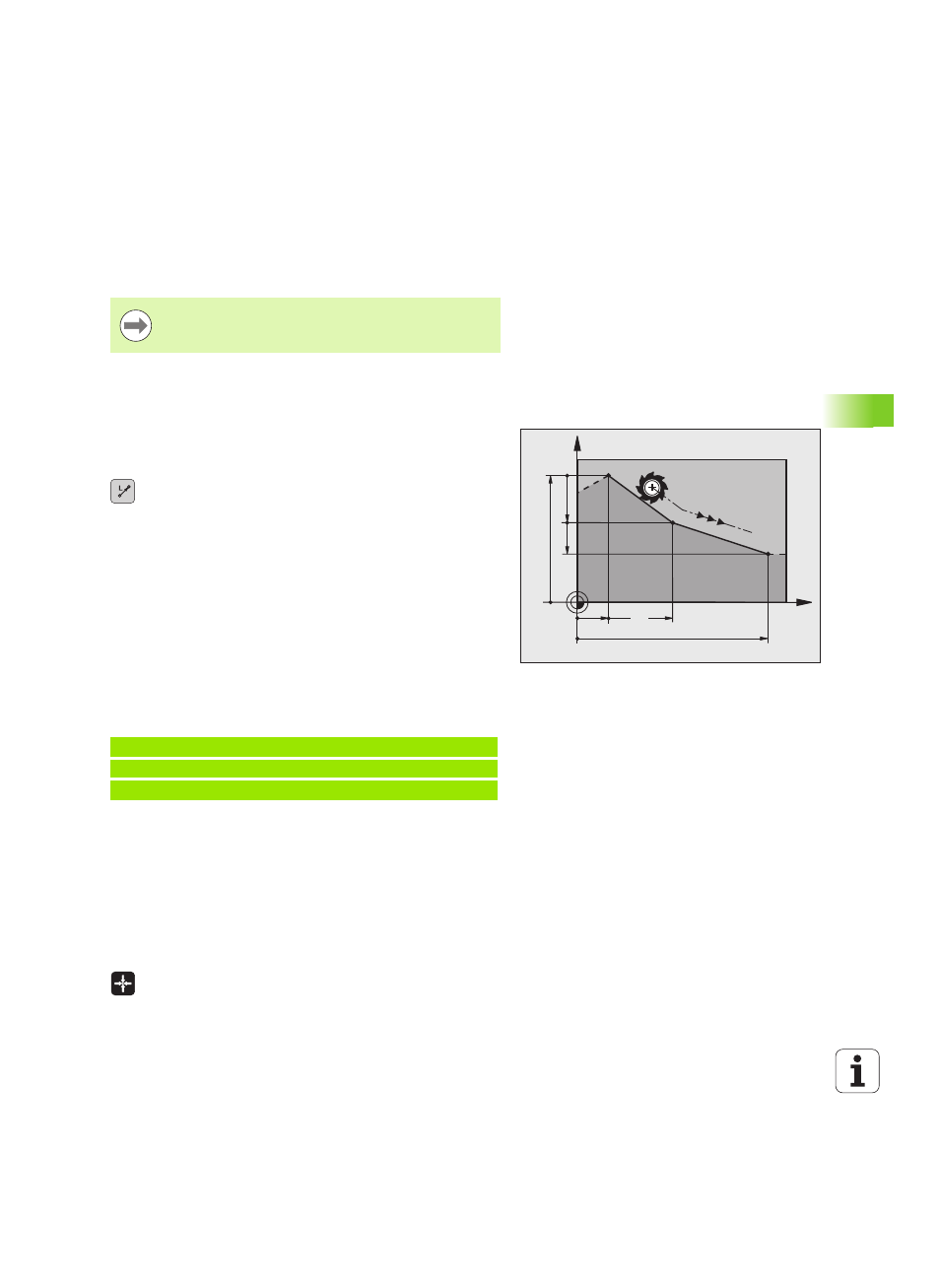

Droite en avance rapide G00
Droite avec avance G01 F
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point de départ correspond au point
final de la séquence précédente.
U Coordonnées du point final de la droite, si nécessaire
U Correction de rayon G40/G41/G42
U Avance F
U Fonction auxiliaire M
Déplacement en rapide
Une séquence de droite en rapide (séquence G00) peut être ouverte
avec la touche L :
U Appuyer sur la touche L pour ouvrir une séquence de déplacement
linéaire
U Passez dans le domaine des fonctions G avec la touche gauche du
curseur
U Choisissez la softkey G00 pour un déplacement en avance rapide
Exemple de séquences CN
Transférer la position courante
Vous pouvez aussi générer une séquence linéaire (G01) avec la touche
„TRANSFÉRER LA POSITION EFFECTIVE“ :
U Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
transférée
U Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
U Sélectionner la séquence de programme derrière laquelle doit être
insérée la séquence L
U Appuyer sur la touche „TRANSFÉRER LA POSITION
EFFECTIVE“ : la TNC génère une séquence L ayant
les coordonnées de la position effective
Si la saisie des données pour les fonctions DIN/ISO est
faite avec un clavier USB, veillez à ce que celui-ci soit en
majuscule.
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
