342 Mode manuel et dégauchissage
12.8 Initialiser le point de
référ
e
nce a
v
e
c le palpeur 3D

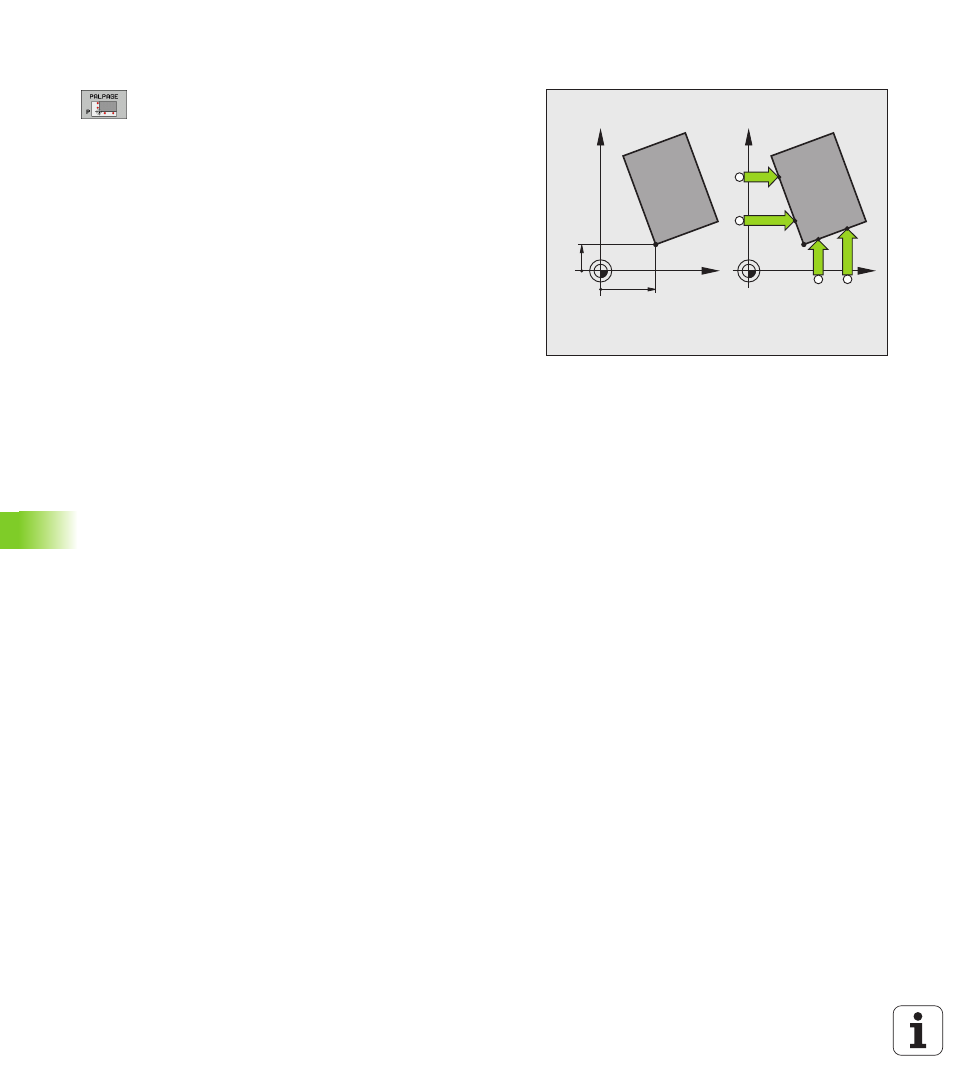

Coin comme point de référence
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE P
U Positionner le palpeur à proximité du premier point de
palpage de la première arête de la pièce
U Sélectionner le sens de palpage : choisir avec la
softkey
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage de la même arête
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du premier point de
palpage de la deuxième arête de la pièce
U Sélectionner le sens de palpage : choisir avec la
softkey
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage de la même arête
U Palpage : appuyer sur la touche START externe
U Point de référence : Introduire les deux coordonnées
du point de référence dans la fenêtre du menu, valider
avec la softkey INITIAL. POINT DE RÉFÉRENCE ou
voir „Enregistrer les valeurs de mesure issues des
cycles palpeurs dans le tableau Preset”, page 335)
U Terminer la fonction de palpage : appuyer sur la
softkey END
