308 Programmation : usinage multiaxes
1
1
.3 F
raisag
e
incliné dans le
plan incliné (logiciel-Option 2)
11.3 Fraisage incliné dans le plan
incliné (logiciel-Option 2)
Fonction
En liaison avec les nouvelles fonctions PLANE et avec M128, vous
pouvez réaliser un fraisage incliné avec TCPM dans un plan
d'usinage incliné. Pour cela, vous disposez de deux définitions
possibles :
„ Fraisage incliné par déplacement incrémental d'un axe rotatif
„ Fraisage incliné au moyen de vecteurs normaux

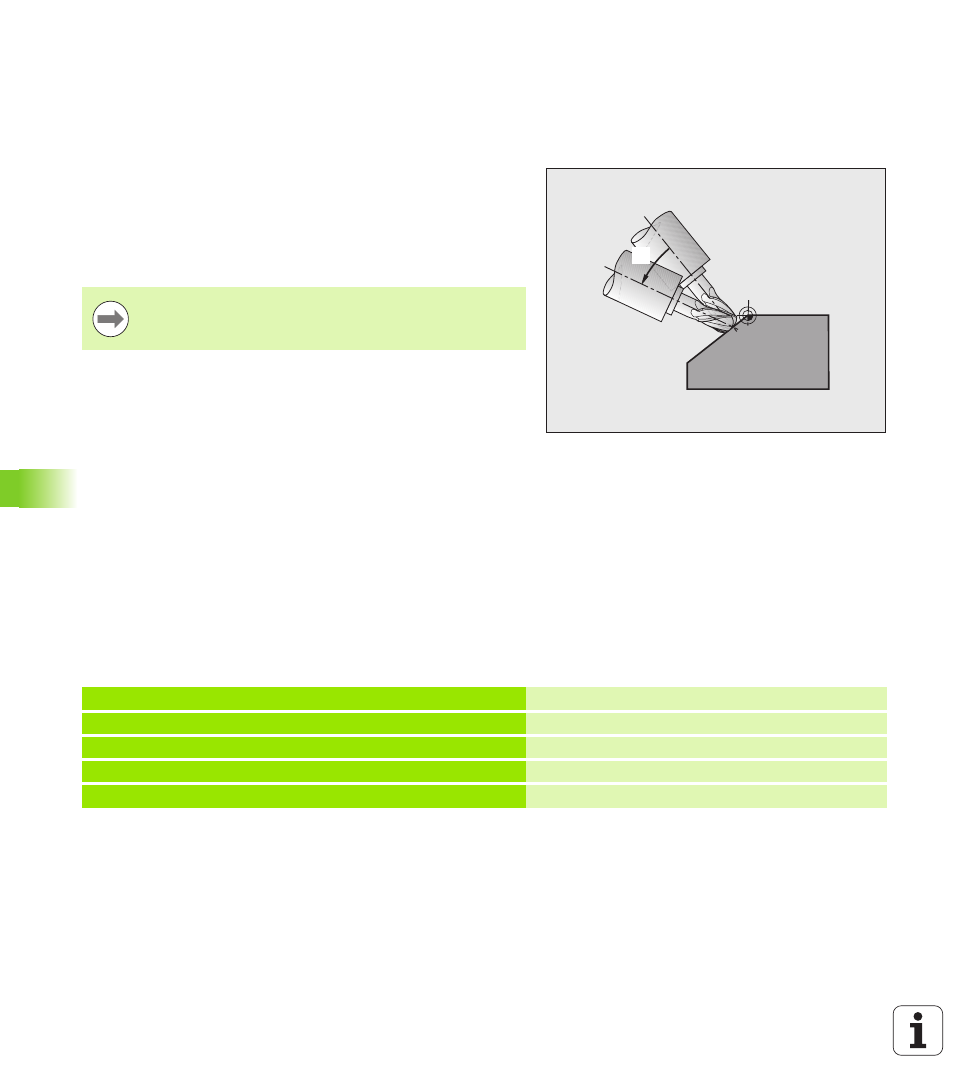

Fraisage incliné par déplacement incrémental
d'un axe rotatif
U Dégager l'outil
U Activer M128
U Définir une fonction PLANE au choix. Tenir compte du
comportement de positionnement
U Au moyen d'une séquence linéaire, déplacer en incrémental l'axe
d'inclinaison désiré dans l'axe correspondant
Exemple de séquences CN :
IB
Le fraisage incliné avec TCPM dans le plan incliné ne peut
être réalisé qu'en utilisant des fraises à bout
hémisphérique.
...
N12 G00 G40 Z+50 M128 * Positionnement à hauteur de sécurité, activer M128
N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE DIST50 F900 * Définir la fonction PLANE et l'activer
N14 G01 G91 F1000 B-17 * Régler l'angle pour fraisage incliné
... Définir l'usinage dans le plan incliné
