584 Fonctions MOD
1
7.1
0 Sélectionner l'af
fic
h
ag
e de positions
17.10 Sélectionner l'affichage de
positions
Application
Vous pouvez modifier l’affichage des coordonnées pour le mode
Manuel et les modes Exécution de programme:

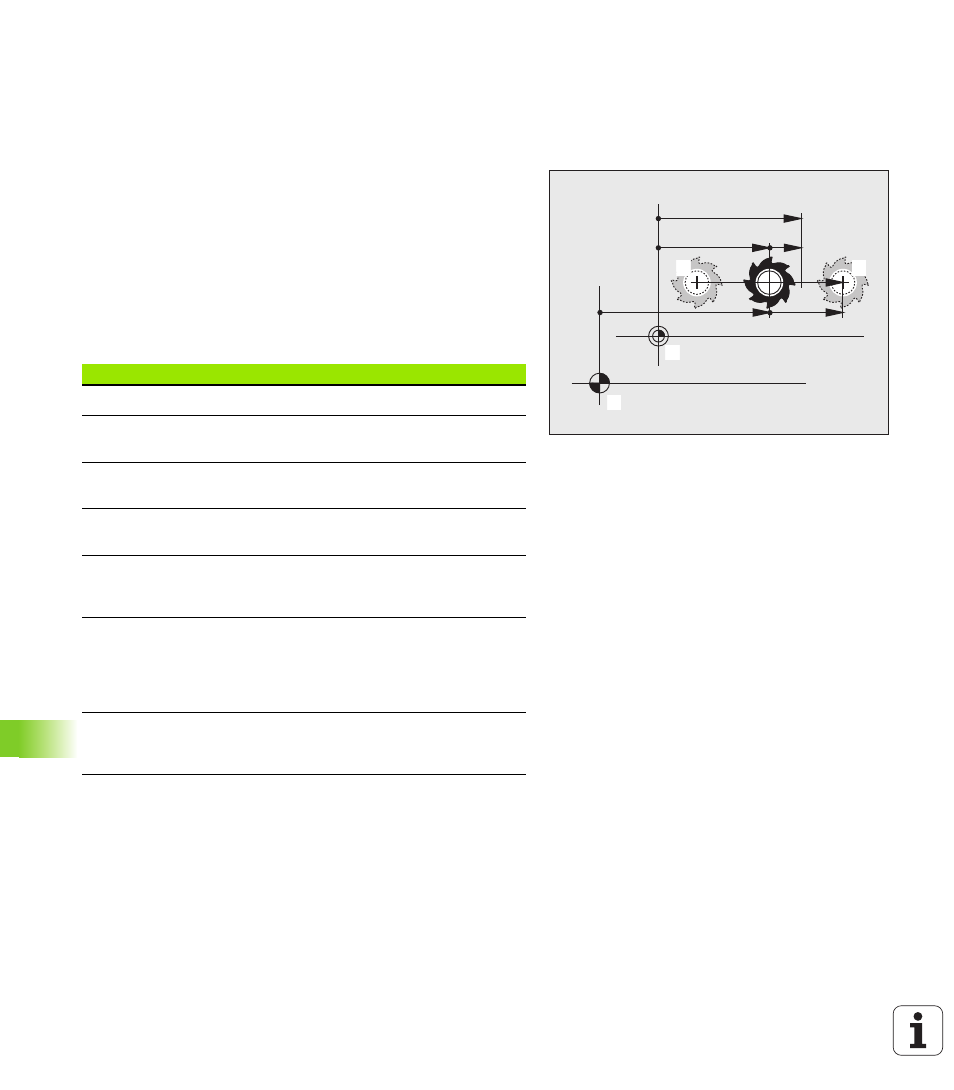

La figure de droite indique différentes positions de l’outil
1 Position de départ
2 Position à atteindre par l’outil
3 Point zéro pièce
4 Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez sélectionner
les coordonnées suivantes:
La fonction MOD, affichage de position 1 permet de sélectionner
l’affichage de position dans l’affichage d’état.
La fonction MOD, affichage de position 2 permet de sélectionner
l'affichage de position dans l'affichage d'état supplémentaire.
NOM
EFF
REF DIST
1 1 1 2
1 3
1 4
Fonction Affichage
Position effective ; position instantanée de l’outil EFF
Position de référence ; position effective par
rapport au point zéro machine REF
Erreur de poursuite ; différence entre position
nominale et position effective ER.P
Position nominale ; valeur nominale fournie par la
TNC NOM
Chemin restant à parcourir jusqu'à la position
programmée ; différence entre la position
effective et la position à atteindre DIST
Chemin restant à parcourir jusqu'à la position
programmée dans le système de coordonnées
courant (éventuellement incliné) ; différence
entre la position effective et la position à
atteindre RST3D
Déplacements exécutés avec la fonction de
superposition de la manivelle (M118)
(seulement affichage de position 2) M118
