150 Programmation: aides à la programmation
4.5 Gr
aphique filair
e 3D (f
onction
FCL2)

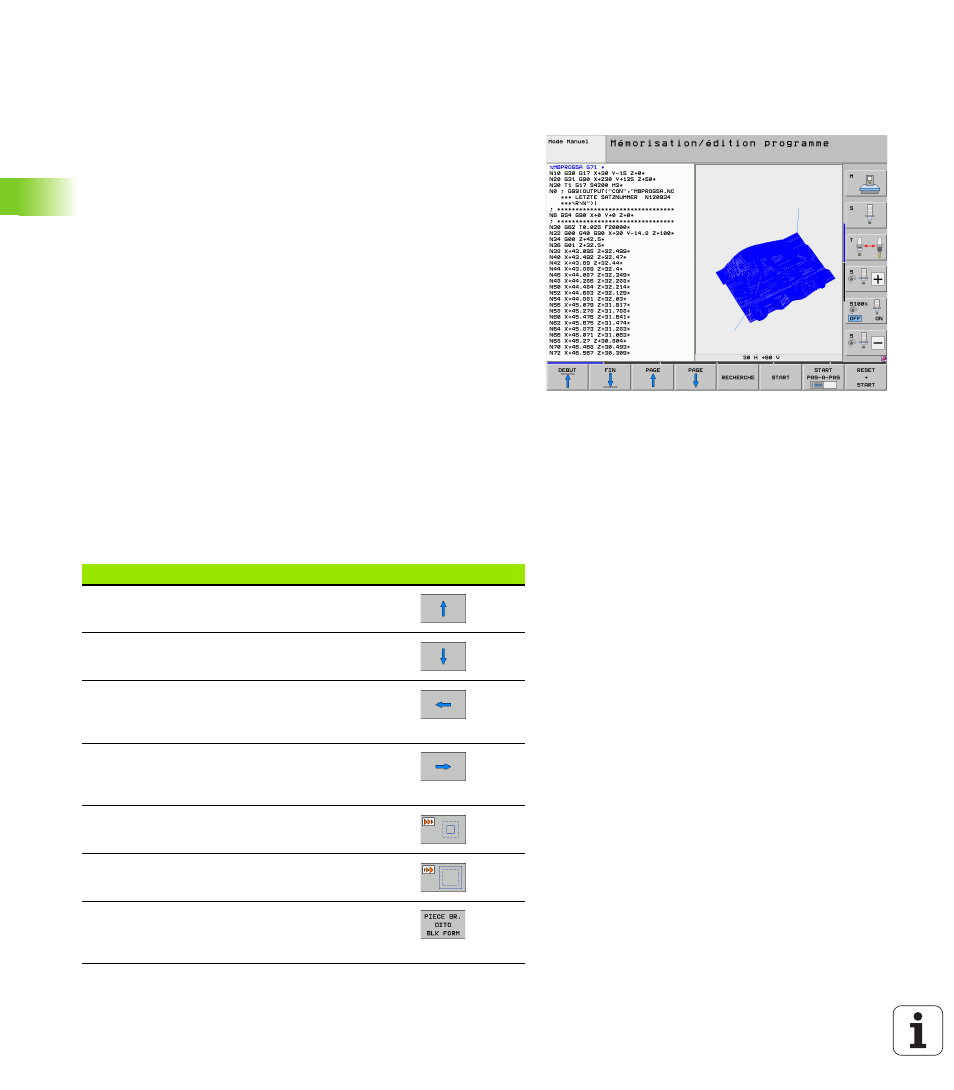

4.5 Graphique filaire 3D
(fonction FCL2)
Application
Grâce au graphique filaire tridimensionnel, vous pouvez afficher les
trajectoires programmées de la TNC en 3D. Une puissante fonction
zoom permet de visualiser les détails rapidement.
Grâce au graphique filaire 3D, vous pouvez vérifier avant l'usinage les
programmes créés avec une FAO. Ainsi les irrégularités sont visibles,
et d'éventuelles marques d'usinage sur la pièce peuvent être évitées.
De telles marques d'usinage peuvent apparaître lorsque des points
fournis par le postprocesseur sont incorrects.
Afin de détecter rapidement les endroits où il y a un défaut, la TNC
marque la séquence active de la fenêtre de gauche d'une autre
couleur dans le graphique filaire 3D (par défaut: rouge).
Le graphique filaire 3D est disponible en mode écran partagé ou en
mode plein écran:
U Commuter sur le partage de l'écran avec le programme à gauche et
le graphisme filaire 3D à droite: appuyer sur la touche SPLIT
SCREEN et sur la softkey PROGRAMME + LIGNES 3D
U Graphique filaire 3D en plein écran: appuyer sur la touche SPLIT
SCREEN et sur la softkey LIGNES 3D
Fonctions du graphique filaire 3D
Fonction Softkey
Afficher le cadre du zoom et le décaler vers le
haut. Pour décaler, maintenir la softkey enfoncée
Afficher le cadre du zoom et le décaler vers le
bas. Pour décaler, maintenir enfoncée la softkey
Afficher le cadre du zoom et le décaler vers la
gauche. Pour décaler, maintenir enfoncée la
softkey
Afficher le cadre du zoom et le décaler vers la
droite. Pour décaler, maintenir enfoncée la
softkey
Agrandir le cadre – pour agrandir en continu,
maintenir la softkey enfoncée
Réduire le cadre – pour réduire, maintenir la
softkey enfoncée
Annuler l'agrandissement du détail pour que la
TNC représente la pièce conformément à la BLK
FORM programmée
