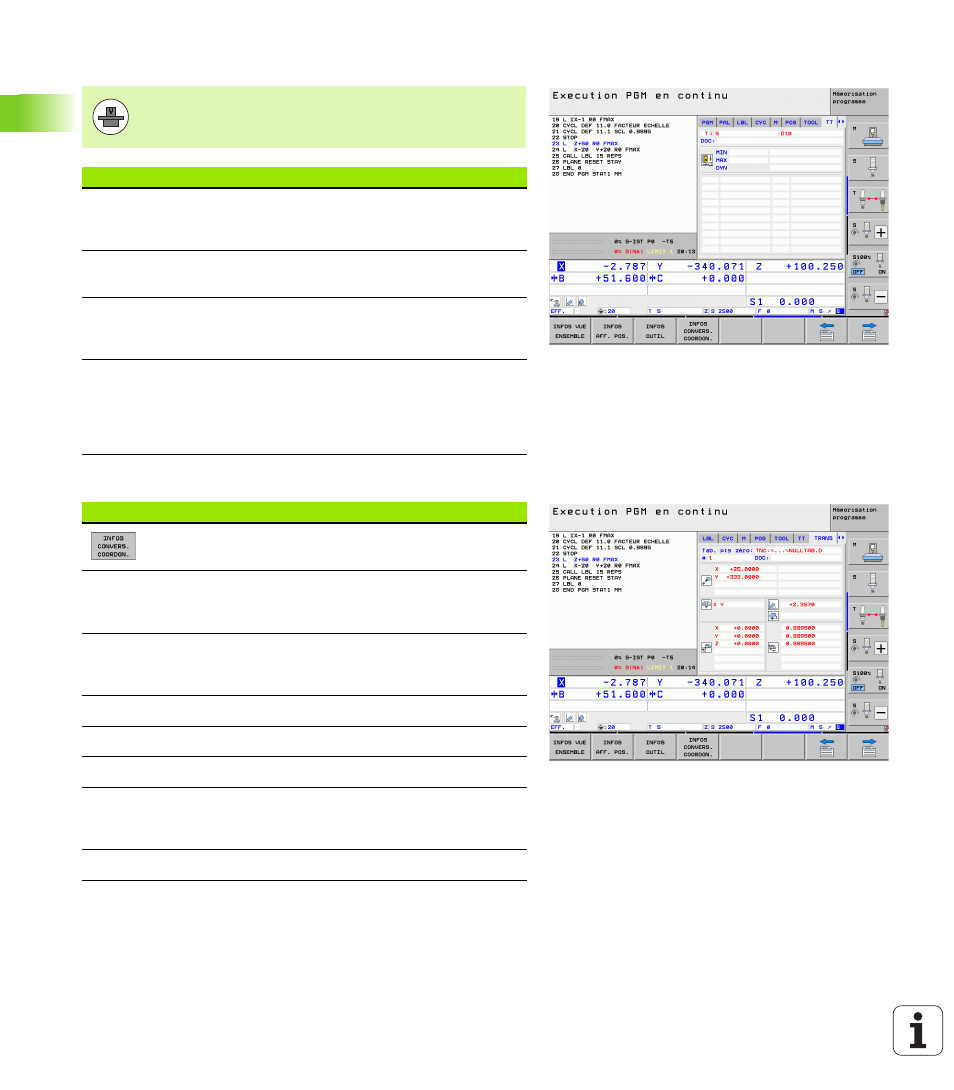

Etalonnage d'outils (onglet TT)
Conversion de coordonnées (onglet TRANS)
voir Manuel d'utilisation des cycles, cycles de conversion de
coordonnées.
La TNC n'affiche l'onglet TT que si cette fonction est
active sur votre machine.
Softkey Signification
Sélection
directe
impossible Numéro de l'outil à étalonner
Affichage indiquant si l'étalonnage concerne le
rayon ou la longueur de l'outil
Valeurs MIN et MAX d'étalonnage des différentes
dents et résultat de la mesure avec l'outil en
rotation (DYN).
Numéro de la dent de l'outil avec sa valeur de
mesure. L'étoile située derrière la valeur de
mesure indique que la tolérance du tableau
d'outils a été dépassée La TNC affiche les valeurs
de mesure de 24 tranchants au maximum.
Softkey Signification
Nom du tableau de points zéro actif
Numéro du point zéro actif (#), commentaire de la
ligne active du numéro de point zéro actif (DOC) du
cycle 7
Décalage actif du point zéro (cycle 7) ; la TNC
affiche un décalage actif du point zéro sur 8 axes
max.
Axes réfléchis (cycle 8)
Rotation de base active
Angle de rotation actif (cycle 10)
Facteur échelle actif / facteurs échelles (cycles 11
/ 26); la TNC affiche un facteur d'échelle actif sur
6 axes max.
Centre de l'homothétie
