13.2 Mode de f
o
nctionnement palet
te a
v
e
c usinag
e or
ienté v
e
rs l'outil

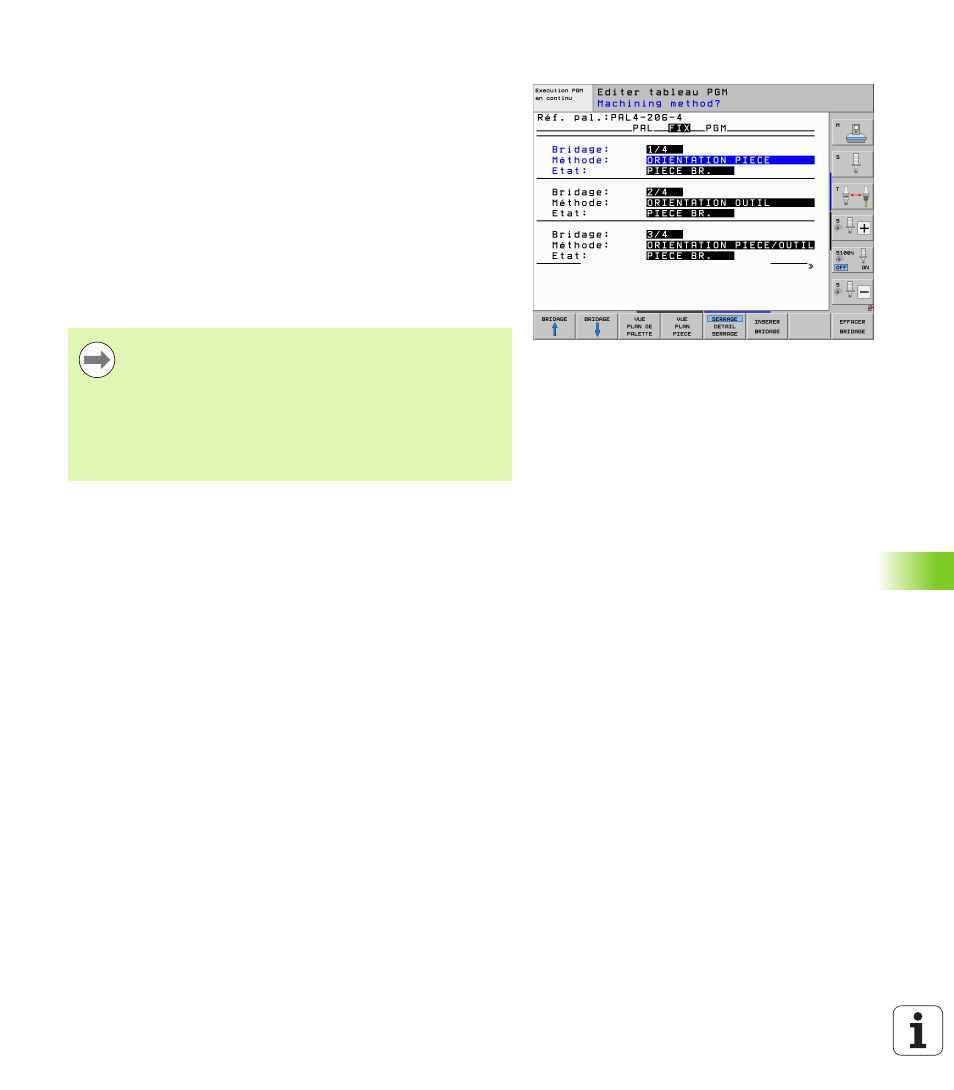

Réglage du plan de bridage
„ Bridage : La commande affiche le numéro du bridage; elle affiche en
outre le nombre de bridages à l'intérieur de ce plan, derrière la barre
oblique
„ Méthode : Vous pouvez sélectionner les méthodes d'usinage
ORIENTATION PIECE ou ORIENTATION OUTIL. Le choix effectué est
validé dans le plan de la pièce correspondant; le cas échéant, il
remplace les données existantes. Dans la projection du tableau, la
commande affiche la ligne ORIENTATION PIECE avec WPO et
ORIENTATION OUTIL
avec TO.
Avec la softkey CONNECTER/DECONNECTER, vous désignez les bridages
impliqués dans le calcul destiné au déroulement de l'usinage réalisé
avec orientation vers l'outil. Les bridages connexes sont signalés
par un trait de séparation discontinu et les bridages non connectés,
par une ligne continue. Dans la projection du tableau, les pièces
connexes sont signalées dans la colonne METHOD par CTO.
„ Etat : Avec la softkey PIECE BR., vous signalez le bridage avec ses
pièces comme n'étant pas encore exécuté; BLANK est inscrit dans
le champ Etat. Utilisez la softkey EMPLACMT LIBRE si vous désirez
omettre le bridage lors de l'usinage; EMPTY s'affiche dans le champ
Etat
La ligne ORIENTATION PIECE/OUTIL ne peut pas être
configurée par softkey et n'est affichée que si vous avez
indiqué dans le plan de pièce différentes méthodes
d'usinage pour les pièces.
Si la méthode d'usinage est configurée dans le plan de
bridage, les données seront validées dans le plan de pièce
et les données qui existent éventuellement seront
remplacées.
