344 Programmation : Paramètres-Q
9.12 Ex
emples de pr
ogr
a
mmation
9.12 Exemples de programmation

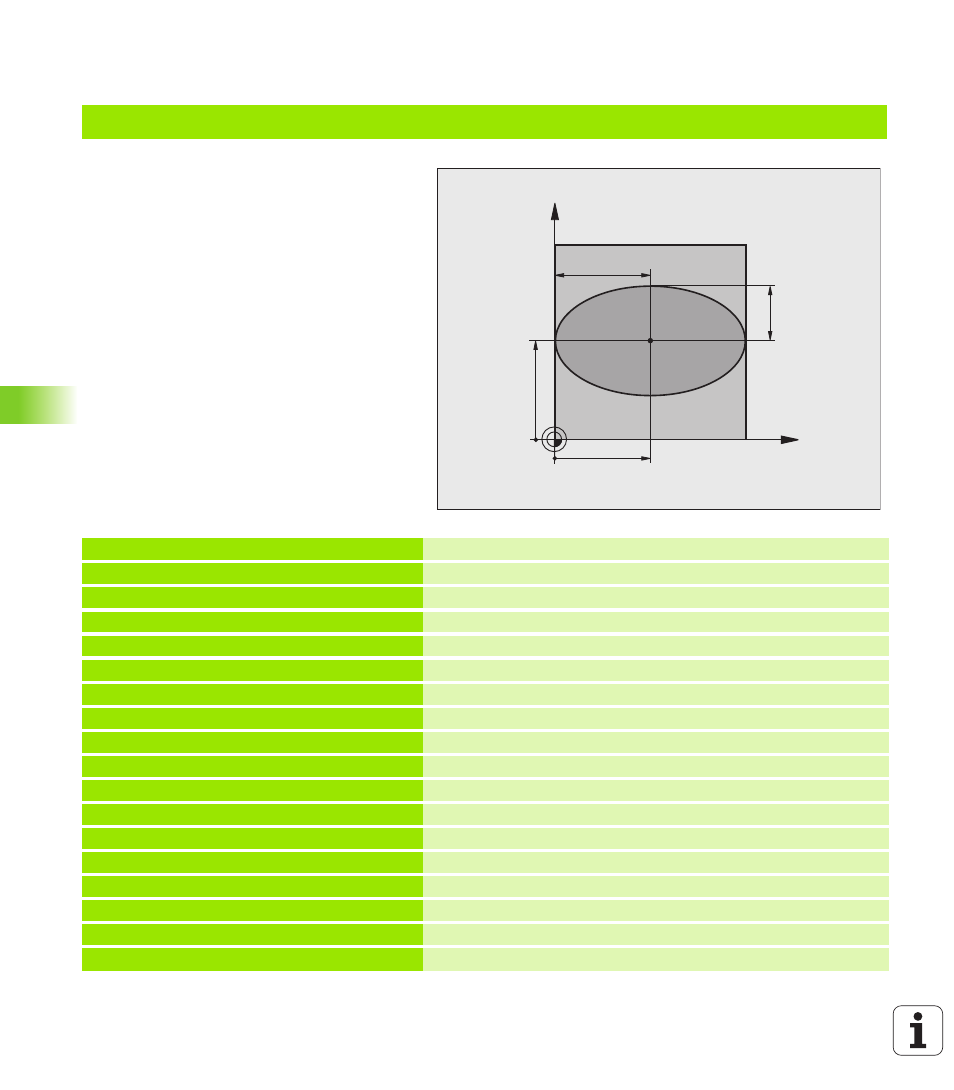

Exemple: Ellipse
Déroulement du programme
„ Le contour de l'ellipse est constitué de
nombreux petits segments de droite (à définir
avec Q7). Plus vous aurez défini de pas de calcul
et plus lisse sera le contour
„ Définissez le sens du fraisage avec l'angle initial
et l'angle final dans le plan :
Sens d'usinage horaire :
Angle initial > angle final
Sens d'usinage anti-horaire :
Angle initial < angle final
„ Le rayon d’outil n’est pas pris en compte
0 BEGIN PGM ELLIPSE MM
1 Q1 = +50 Centre de l’axe X
2 Q2 = +50 Centre de l’axe Y
3 Q3 = +50 Demi-axe X
4 Q4 = +30 Demi-axe Y
5 Q5 = +0 Angle initial dans le plan
6 Q6 = +360 Angle final dans le plan
7 Q7 = +40 Nombre d'incréments de calcul
8 Q8 = +0 Position angulaire de l'ellipse
9 Q9 = +5 Profondeur de fraisage
10 Q10 = +100 Avance de plongée
11 Q11 = +350 Avance de fraisage
12 Q12 = +2 Distance d’approche pour le prépositionnement
13 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Appel de l'outil
16 L Z+250 R0 FMAX Dégager l'outil
17 CALL LBL 10 Appeler l’usinage
X
Y
50
50
30
50
