Définir le
s contours
Définir les contours
Principes de base
Vous définissez toujours les contours dans des fichiers séparés (type de
fichier .HC). Dans la mesure où les fichiers .HC ne comportent que la
description du contour – seulement la géométrie – et non pas les
données technologiques, vous pouvez les mettre en œuvre de manière
flexible, en tant que tracé de contour, poche ou îlot.
Vous pouvez créer les fichiers HC soit avec les fonctions de contournage
disponibles, soit en les exportant à l'aide du convertisseur DXF (option de
logiciel) à partir de fichiers DXF déjà existants.
Sans beaucoup de manipulations, vous pouvez convertir les descriptions
de contours d'anciens programmes conversationnels Texte clair (fichiers
.H) en une description de contour smarT.NC (cf. Page 177).

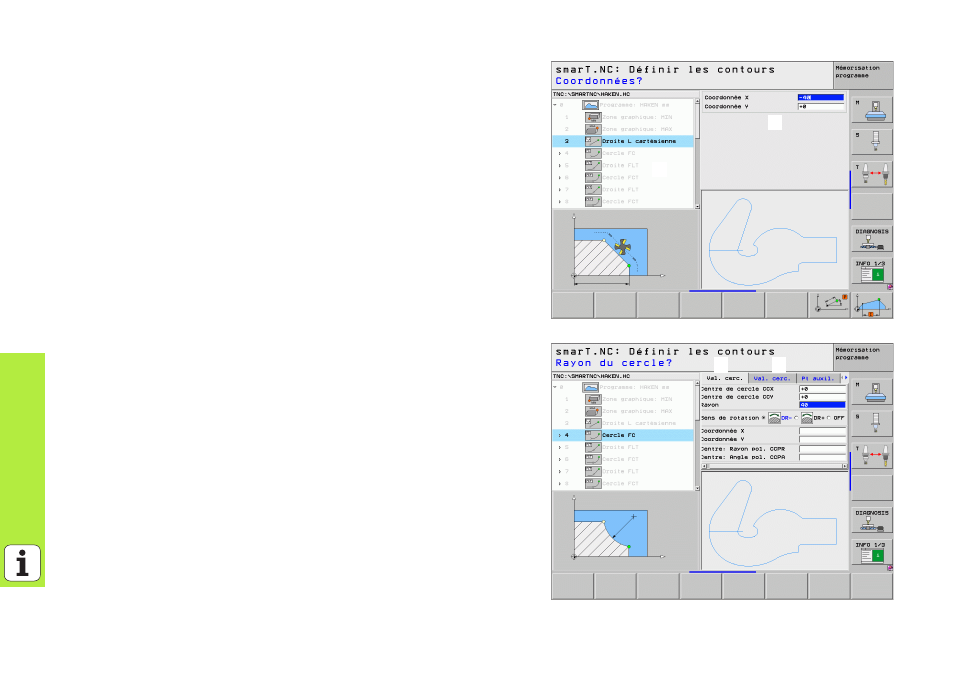

Comme pour les programmes Unit et le générateur de motifs, smarT.NC
affiche chacun des éléments du contour dans l'arborescence
1 en y
adjoignant l'icône correspondante. Vous introduisez les données de
l'élément de contour concerné à l'intérieur du formulaire d'introduction
2 .
Dans le cas de la programmation de contours libres FK, outre le
formulaire Sommaire
3 , vous disposez encore de 3 autres formulaires
détaillés ( 4 ) pour l'introduction de vos données (cf. figure en bas et à
droite).
1 1
1 2
1 3 1 4
