Unit 125 Tracé de contour
Avec Tracé de contour, vous pouvez usiner des contours ouverts ou
fermés que vous avez définis dans un programme .HC ou créés à l'aide
du convertisseur DXF.

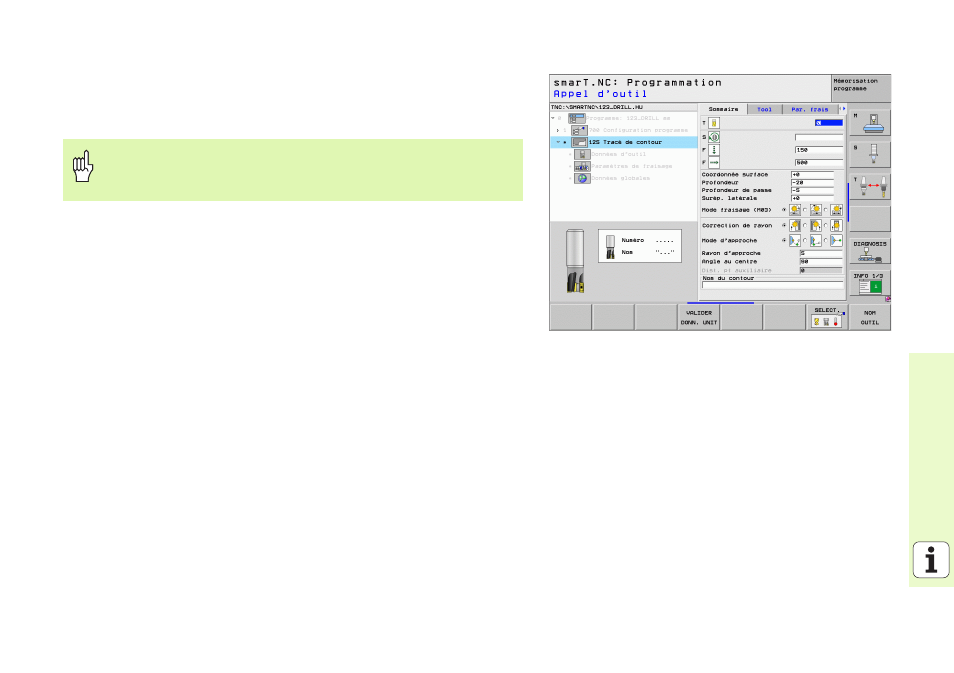

Paramètres du formulaire Sommaire:
 T : Numéro ou nom de l'outil (commutable par softkey)
 S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
 F : Avance de plongée en profondeur en [mm/min.], FU [mm/tour] ou FZ
[mm/dent]
 F : Avance de fraisage [mm/min.], FU [mm/tour] ou FZ [mm/dent]
 Coordonnée surface : Coordonnée de la surface de la pièce à laquelle
se réfèrent les profondeurs introduites
 Profondeur : Profondeur de fraisage
 Profondeur de passe : Distance parcourue par l'outil en une passe
 Surép. latérale : Surépaisseur de finition
 Mode fraisage : Fraisage en avalant, fraisage en opposition ou usinage
pendulaire
 Correction de rayon : Usiner le contour avec correction à droite, à
gauche ou non corrigé
 Mode d'approche : Approche tangentielle sur un arc de cercle ou
approche tangentielle sur une droite ou bien approche perpendiculaire
au contour
 Rayon d'approche (n'a d'effet que si vous avez sélectionné l'approche
tangentielle sur un arc de cercle): Rayon du cercle d'entrée
Sélectionner le point initial et le point final du contour de
manière à réserver suffisamment de place pour les
déplacements d'approche et de sortie!
