162
Définir le
s positions
d'usinage

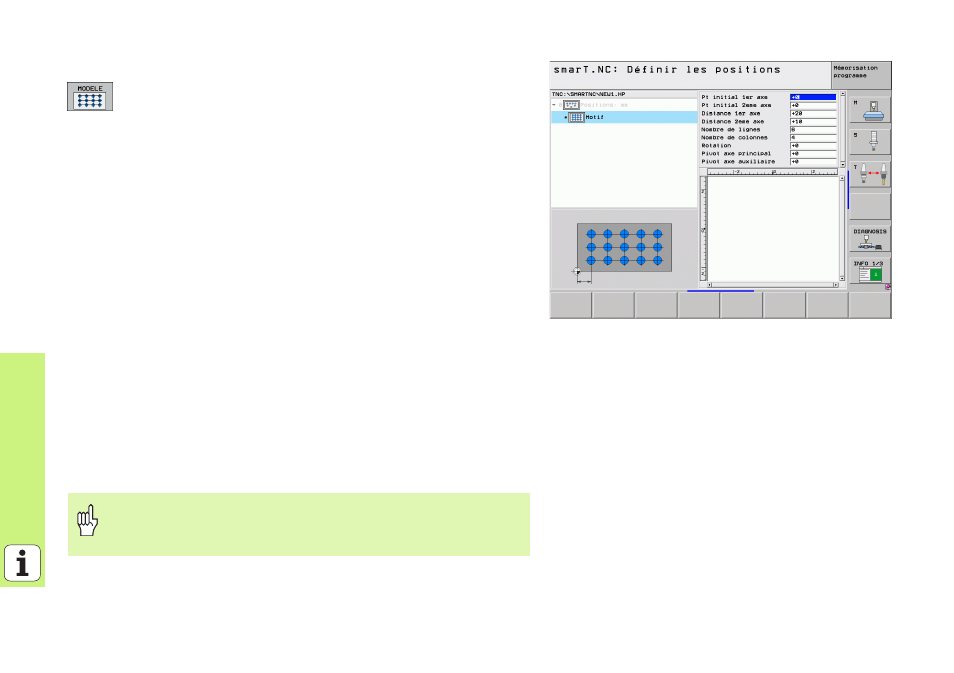

Motif droit, avec pivotement ou distorsion
 Point initial 1er axe : Coordonnée du point initial du motif
1 dans l'axe principal du plan d'usinage
 Point initial 2ème axe : Coordonnée du point initial du
motif 2 dans l'axe auxiliaire du plan d'usinage
 Distance 1er axe : Distance entre les positions d'usinage
dans l'axe principal du plan d'usinage. Valeur positive ou
négative
 Distance 2ème axe : Distance entre les positions d'usinage
dans l'axe auxiliaire du plan d'usinage. Valeur positive ou
négative
 Nombre de lignes : Nombre total de lignes pour le motif
 Nombre de colonnes : Nombre total de colonnes pour le motif
 Rotation : Angle de rotation suivant lequel l'ensemble du
motif doit pivoter autour du point initial programmé. Axe de
référence: Axe principal du plan d'usinage actif (ex. X avec
l'axe d'outil Z). Valeur positive ou négative
 Pivot axe principal : Angle de rotation suivant lequel seul
l'axe principal du plan d'usinage subira une distorsion par
rapport au point initial programmé. Valeur positive ou
négative.
 Pivot axe auxiliaire : Angle de rotation suivant lequel seul
l'axe auxiliaire du plan d'usinage subira une distorsion par
rapport au point initial programmé. Valeur positive ou
négative.
Les paramètres Pivot axe principal et Pivot axe
auxiliaire
agissent en addition d'une Rotation de
l'ensemble du motif exécutée auparavant.
