iTNC 530 HEIDENHAIN 223
6.5 Cont
our
n
ag
es – Coor
données polair
es

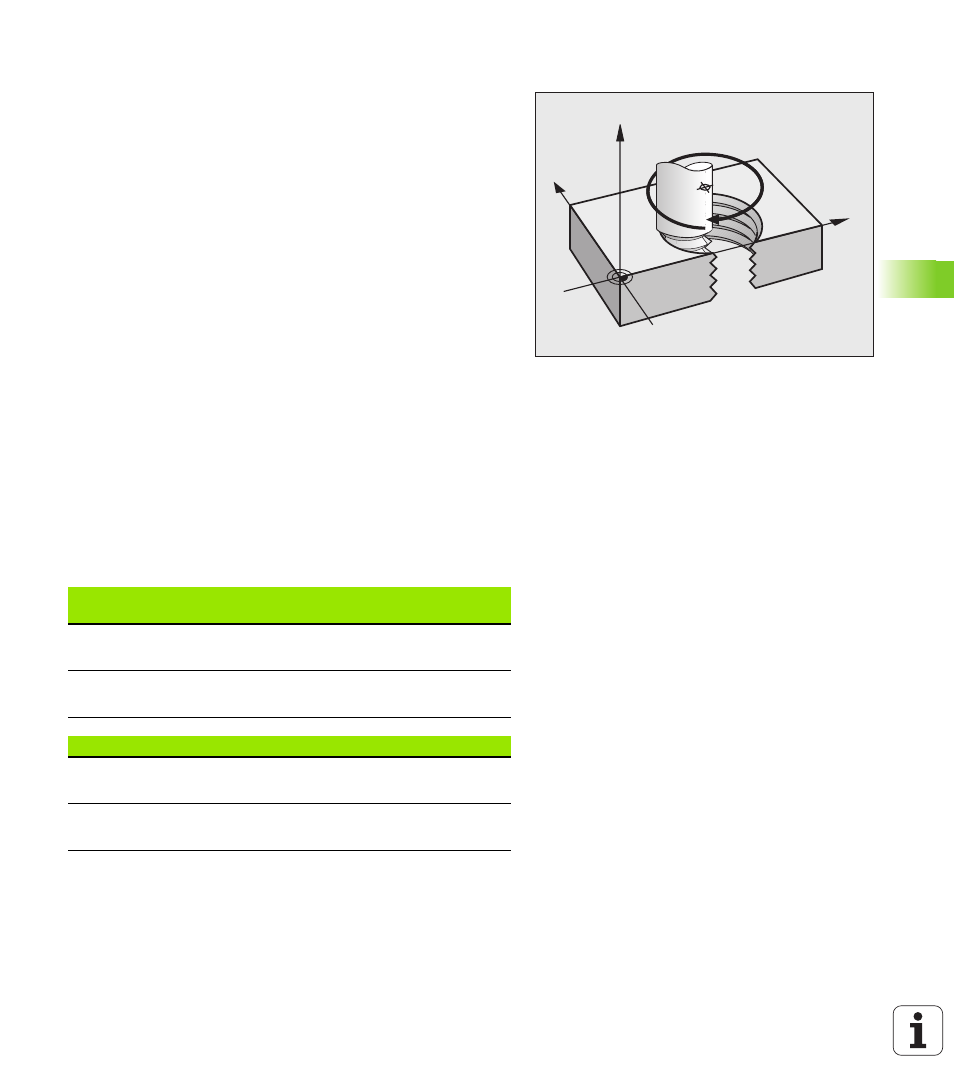

Trajectoire hélicoïdale (hélice)
Une trajectoire hélicoïdale est la conjonction d'une trajectoire circulaire
et d'un déplacement linéaire qui lui est perpendiculaire. Vous
programmez la trajectoire circulaire dans un plan principal.
Vous ne pouvez programmer les contournages pour la trajectoire
hélicoïdale qu’en coordonnées polaires.
Application
„ Taraudage et filetage avec grands diamètres
„ Rainures de graissage
Calcul de la trajectoire hélicoïdale
Pour programmer, il vous faut disposer de la donnée incrémentale de
l’angle total parcouru par l’outil sur la trajectoire hélicoïdale ainsi que
de la hauteur totale de la trajectoire hélicoïdale.
Pour le calcul dans le sens du fraisage, de bas en haut, on a:
Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre sens de l’usinage, sens de rotation
et correction de rayon pour certaines formes de trajectoires.
Y
X
Z
CC
Nb de rotations n Longueur du filet + dépassement de
course en début et fin de filet
Hauteur totale h Pas de vis P x nombre de rotations n
Angle total
incrémental IPA Nombre de rotations x 360° + angle pour
début du filet + angle pour dépassement de
course
Coordonnée initiale Z Pas de vis P x (rotations + dépassement de
course en début de filet)
Filet interne
Sens
d'usinage Sens de
rotation Correction
rayon
vers la droite
vers la gauche Z+
Z+ DR+
DR– RL
RR
vers la droite
vers la gauche Z–
Z– DR–
DR+
RR
RL
Filet externe
vers la droite
vers la gauche Z+
Z+ DR+
DR– RR
RL
vers la droite
vers la gauche Z–
Z– DR–
DR+
RL
RR
