HEIDENHAIN iTNC 530 (340 49x-03) - Manuel (Page 624)

624 11 Programmation: Paramètres Q
1
1
.12 Ex
emples de pr
ogr
a
mmation

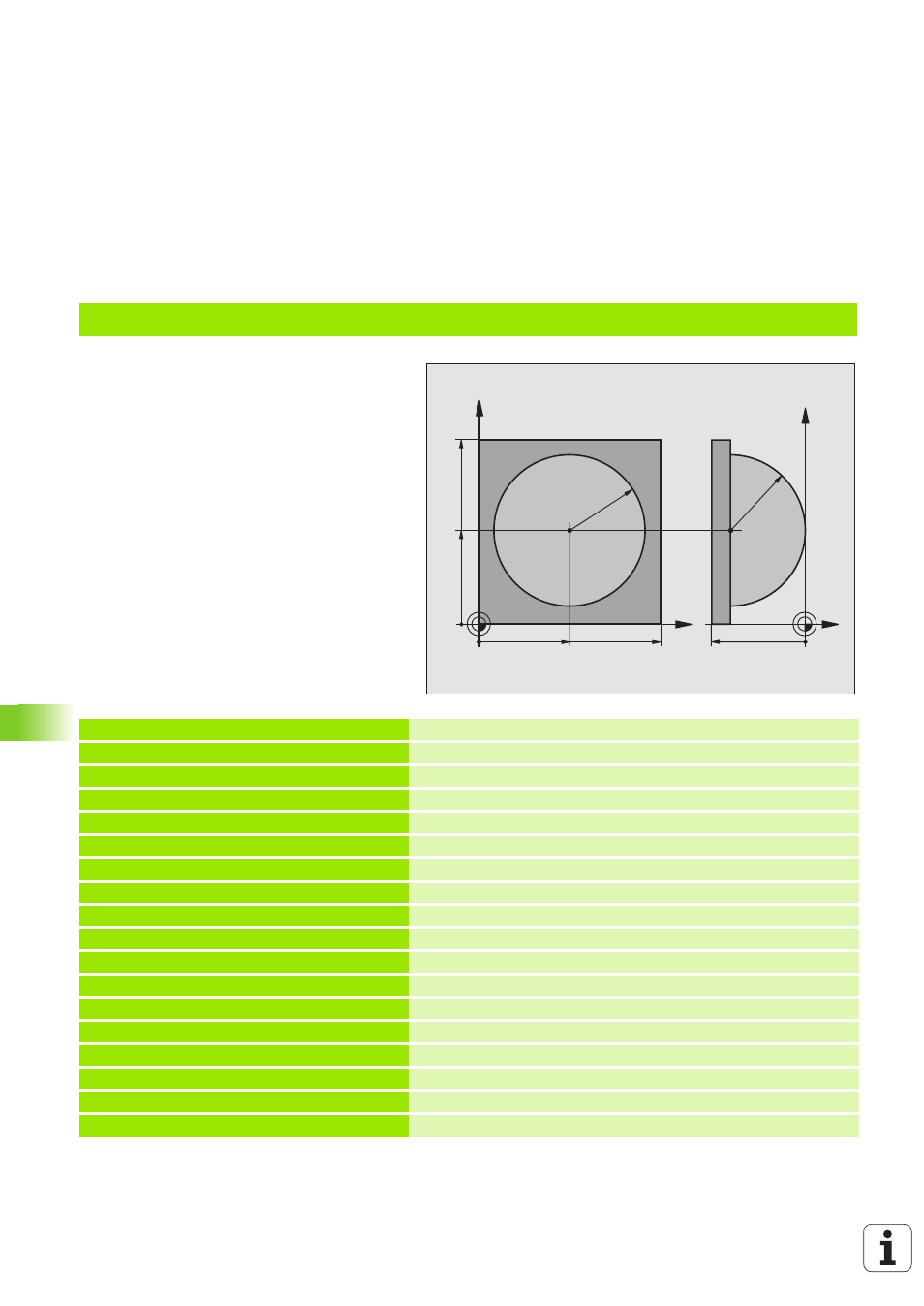

Exemple: Sphère convexe avec fraise deux tailles
Déroulement du programme
„ Ce programme ne fonctionne qu’avec fraise
deux tailles
„ Le contour de la sphère est constitué de
nombreux petits segments de droite (à définir
avec Q14, plan Z/X). Plus l'incrément angulaire
sera petit et plus lisse sera le contour
„ Définissez le nombre de coupes sur le contour
avec l'incrément angulaire dans le plan (avec
Q18)
„ La sphère est fraisée suivant des coupes 3D
dirigées de bas en haut
„
Le rayon d’outil est corrigé automatiquement
0 BEGIN PGM SPHÈRE MM
1 FN 0: Q1 = +50 Centre de l’axe X
2 FN 0: Q2 =+50 Centre de l’axe Y
3 FN 0: Q4 = +90 Angle initial dans l'espace (plan Z/X)
4 FN 0: Q5 = +0 Angle final dans l'espace (plan Z/X)
5 FN 0: Q14 = +5 Incrément angulaire dans l'espace
6 FN 0: Q6 = +45 Rayon de la sphère
7 FN 0: Q8 = +0 Position de l'angle initial dans le plan X/Y
8 FN 0: Q9 = +360 Position de l'angle final dans le plan X/Y
9 FN 0: Q18 = +10 Incrément angulaire dans le plan X/Y pour l'ébauche
10 FN 0: Q10 = +5 Surépaisseur du rayon de la sphère pour l'ébauche
11 FN 0: Q11 = +2 Distance d'approche pour pré-positionnement dans l'axe de broche
12 FN 0: Q12 = +350 Avance fraisage
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Définition de la pièce brute
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+7.5 Définition de l'outil
16 TOOL CALL 1 Z S4000 Appel d'outil
17 L Z+250 R0 FMAX Dégager l'outil
X
Y
50 100
100
Z
Y
-50
R45
50
R45
