9.6 Définir le plan d'usinag
e
par tr
ois points: PLANE
P
OINTS
Paramètres d'introduction

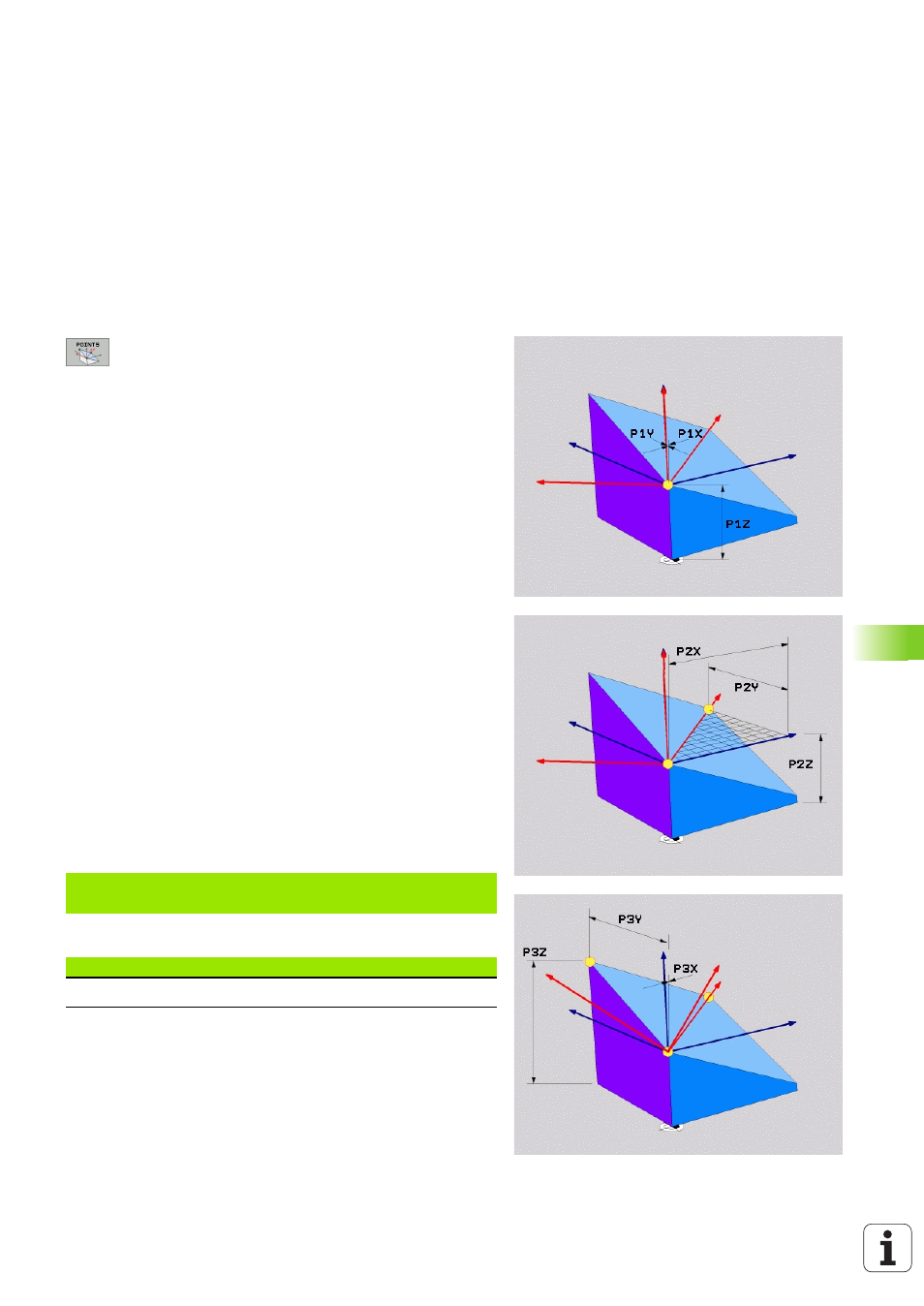

8 Coordonnée X 1er point du plan? : Coordonnée X P1X
du premier point du plan (cf. figure en haut et à droite)
8 Coordonnée Y 1er point du plan? : Coordonnée Y P1Y
du premier point du plan (cf. figure en haut et à droite)
8 Coordonnée Z 1er point du plan? : Coordonnée Z P1Z
du premier point du plan (cf. figure en haut et à droite)
8 Coordonnée X 2ème point du plan? : Coordonnée X
P2X du 2ème point du plan (cf. figure de droite, au
centre)
8 Coordonnée Y 2ème point du plan? : Coordonnée Y
P2Y du 2ème point du plan (cf. figure de droite, au
centre)
8 Coordonnée Z 2ème point du plan? : Coordonnée Z
P2Z du 2ème point du plan (cf. figure de droite, au
centre)
8 Coordonnée X 3ème point du plan? : Coordonnée X
P3X du 3ème point du plan (cf. figure en bas et à
droite)
8 Coordonnée Y 3ème point du plan? : Coordonnée Y
P3Y du 3ème point du plan (cf. figure en bas et à
droite)
8 Coordonnée Z 3ème point du plan? : Coordonnée Z
P3Z du 3ème point du plan (cf. figure en bas et à
droite)
8 Poursuivre avec les propriétés de positionnement
(cf. „Définir le comportement de positionnement de
la fonction PLANE” à la page 534)
Séquence CN
Abréviations utilisées
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Abréviation Signification
POINTS points
