522 9 Programmation: Fonctions spéciales
9.3 Définir le plan d'usinag
e
a
v
ec les angles de pr
ojection:
PLANE
P
R
O
JECTED
9.3 Définir le plan d'usinage avec
les angles de projection:
PLANE PROJECTED
Application

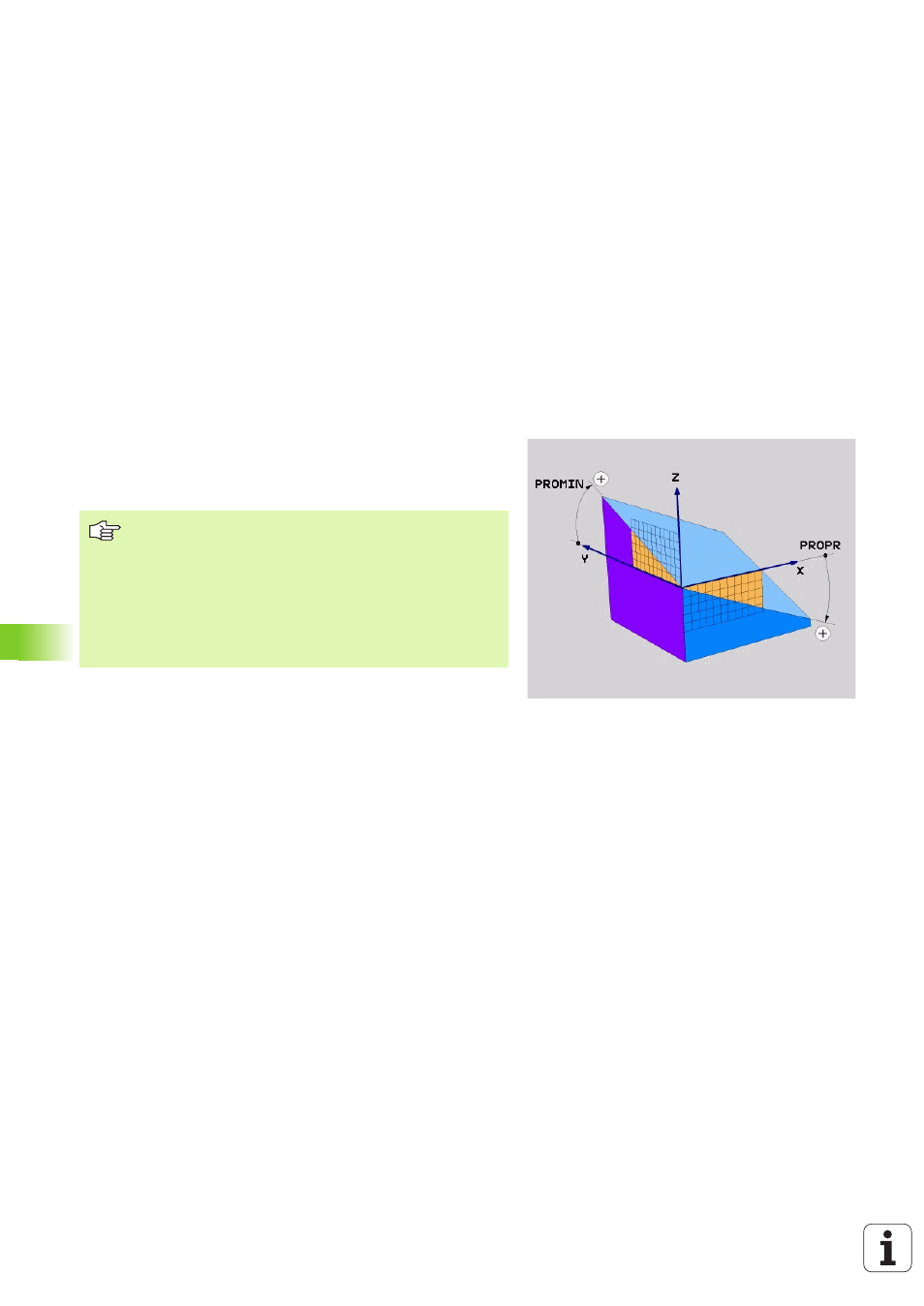

Les angles de projection définissent un plan d'usinage par l'indication
de deux angles que vous pouvez calculer par projection du 1er plan de
coordonnées (Z/X avec axe d'outil Z) et du 2ème plan de coordonnées
(Y/Z avec axe d'outil Z) dans le plan d'usinage à définir.
Remarques avant que vous ne programmiez
Vous ne pouvez utiliser les angles de projection que si les
définitions d’angles se réfèrent à un parallélépipède
rectangle. Si tel n'est pas le cas, l'usinage peut induire des
distorsions sur la pièce.
Définition des paramètres pour le comportement de
positionnement: Cf. „Définir le comportement de
positionnement de la fonction PLANE”, page 534.
