iTNC 530 HEIDENHAIN 457
8.8 Cy
cles d'usinag
e ligne à ligne

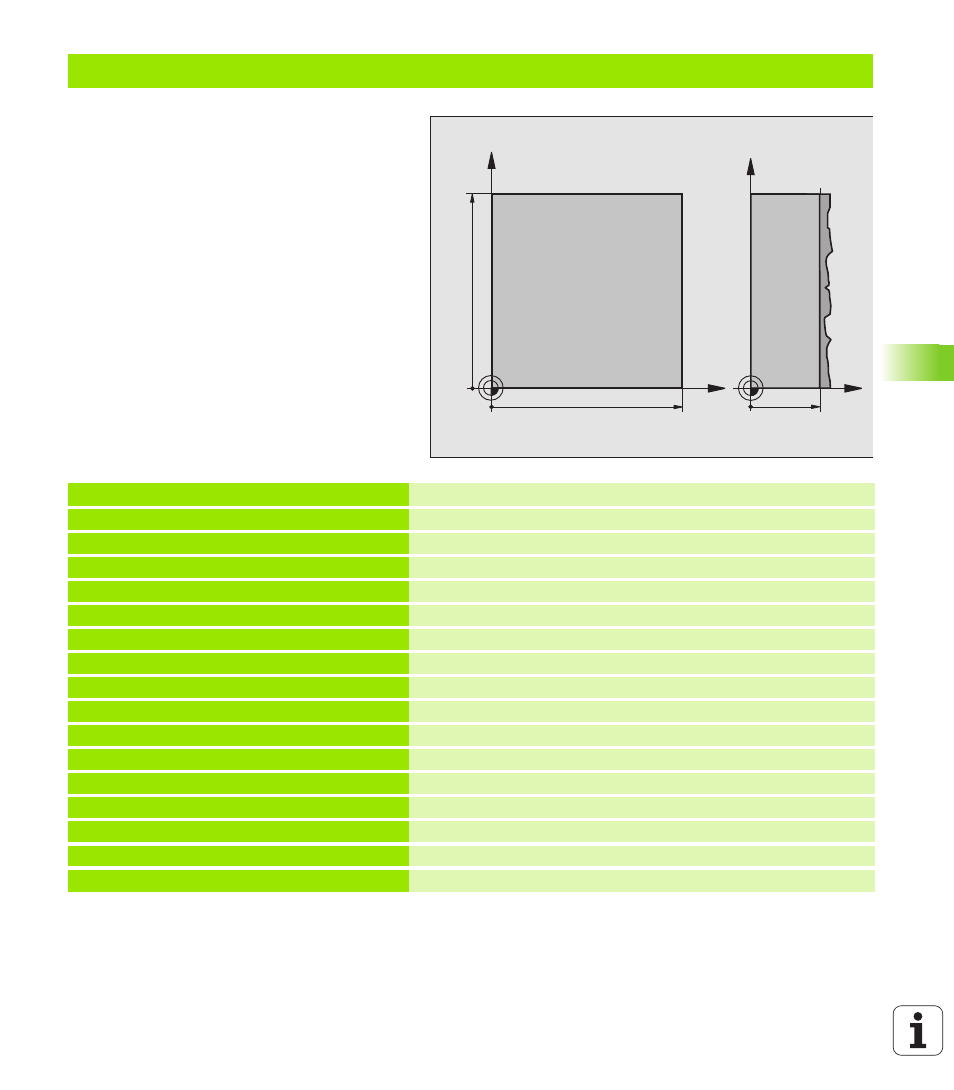

Exemple: Usinage ligne à ligne
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5 Définition de l'outil
4 TOOL CALL 1 Z S3500 Appel d'outil
5 L Z+250 R0 FMAX Dégager l'outil
6 CYCL DEF 230 LIGNE À LIGNE Définition du cycle Usinage ligne à ligne
Q225=+0 ;POINT INITIAL 1ER AXE
Q226=+0 ;POINT INITIAL 2ÈME AXE
Q227=+35 ;POINT INITIAL 3ÈME AXE
Q218=100 ;1ER CÔTÉ
Q219=100 ;2ÈME CÔTÉ
Q240=25 ;NOMBRE DE COUPES
Q206=250 ;AVANCE PLONGÉE PROF.
Q207=400 ;AVANCE FRAISAGE
Q209=150 ;AVANCE TRANSVERSALE
Q200=2 ;DISTANCE D'APPROCHE
X
Y
100
100
Z
Y
35
