iTNC 530 HEIDENHAIN 241
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

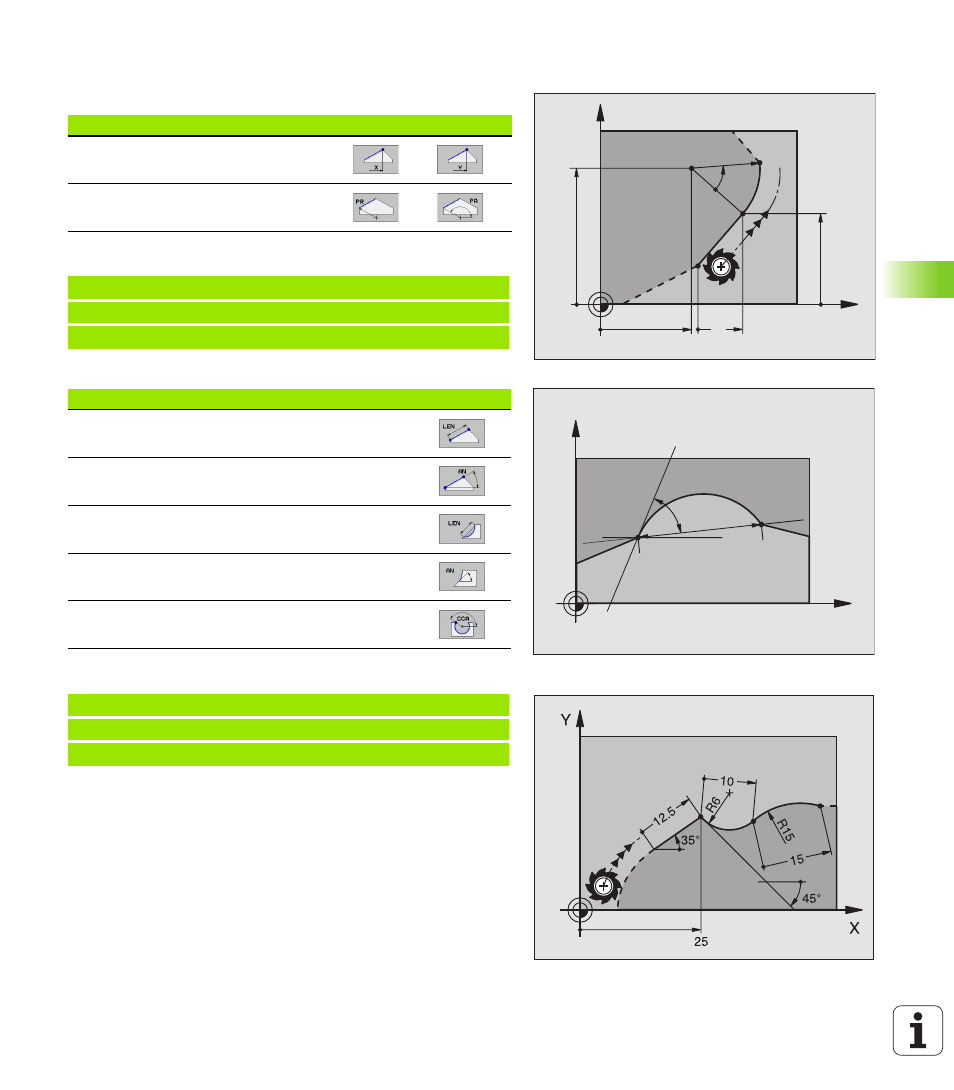

Possibilités d'introduction
Coordonnées du point final
Exemple de séquences CN
Sens et longueur des éléments du contour
Exemple de séquences CN
Données connues Softkeys
Coordonnées cartésiennes X et Y
Coordonnées polaires se référant à
FPOL
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Données connues Softkeys
Longueur de la droite
Angle de montée de la droite
Longueur de corde LEN de l'arc de cercle
Angle de montée AN de la tangente d'entrée
Angle au centre de l'arc de cercle
27 FLT X+25 LEN 12.5 AN+35 RL F200
28 FC DR+ R6 LEN 10 AN-45
29 FCT DR- R15 LEN 15
X
Y
20
30
10
20
R15
30°
X
Y
LEN
AN
