iTNC 530 HEIDENHAIN 205
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

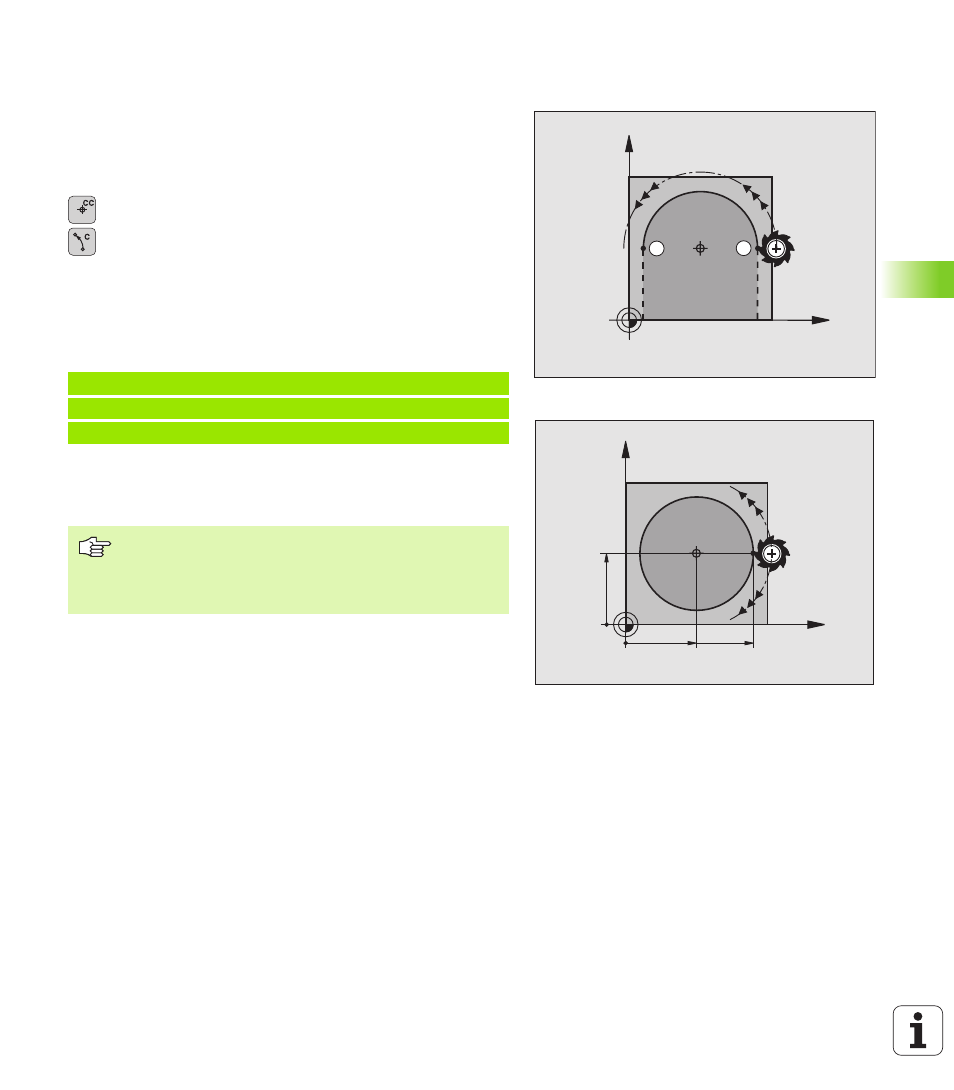

Trajectoire circulaire C autour du centre de
cercle CC
Définissez le centre de cercle CC avant de programmer la trajectoire
circulaire C. La dernière position d'outil programmée avant la
séquence C correspond au point initial de la trajectoire circulaire.
8 Déplacer l’outil sur le point initial de la trajectoire circulaire
8 Coordonnées du centre de cercle
8 Coordonnées du point final de l'arc de cercle
8 Sens de rotation DR
Si nécessaire:
8 Avance F
8 Fonction auxiliaire M
Exemple de séquences CN
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles du
point initial.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d'introduction: jusqu’à 0,016 mm
(sélectionnable avec PM7431)
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
