272 8 Programmation: Cycles
8.6 Cy
cles d’
usinag
e ligne à ligne

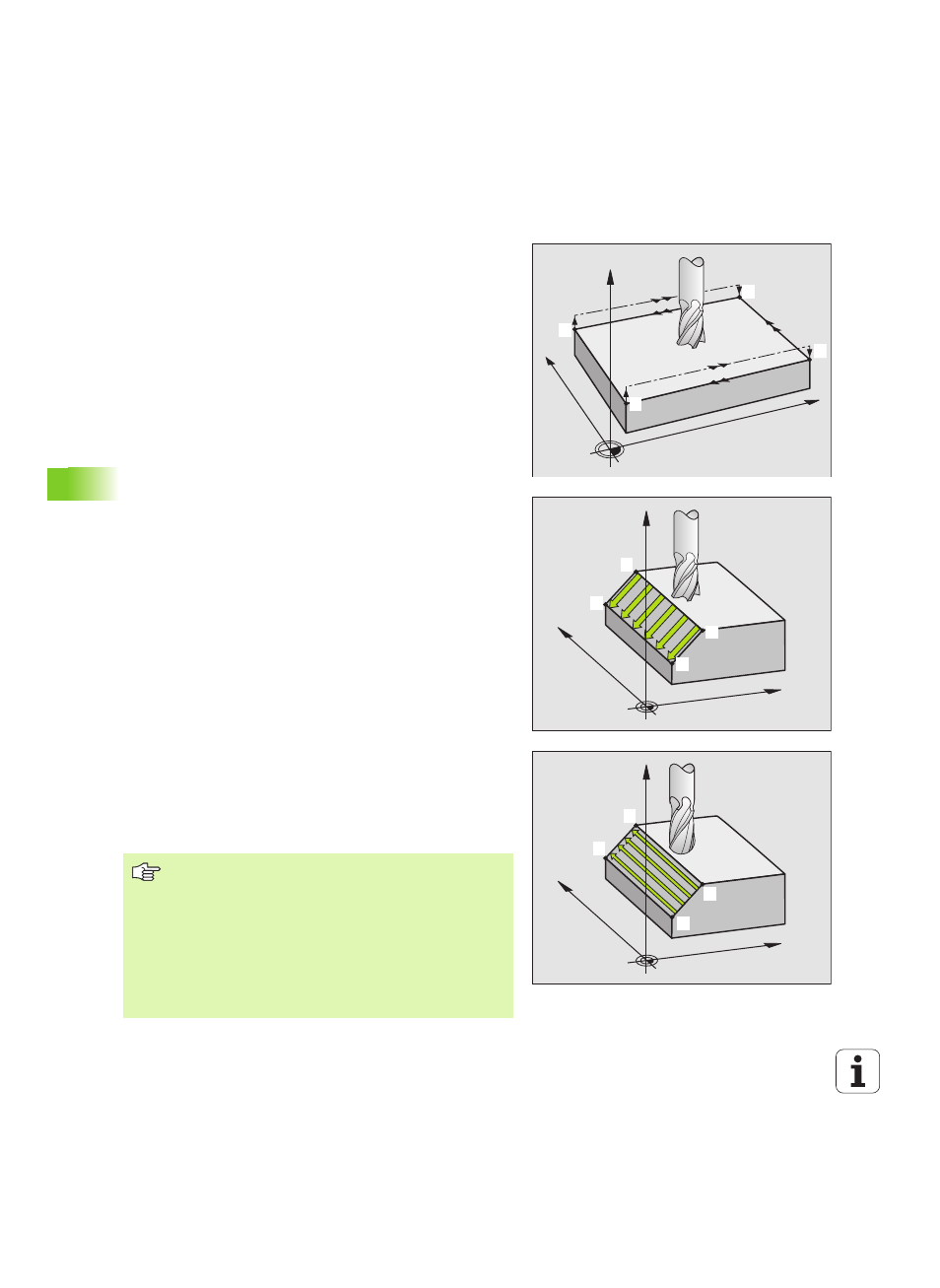

SURFACE REGULIERE (cycle 231)
1 En partant de la position actuelle et en suivant une trajectoire
linéaire 3D, la TNC positionne l'outil au point initial
1
2 L'outil se déplace ensuite suivant l'avance de fraisage
programmée jusqu'au point final
2
3 A cet endroit, la TNC déplace l'outil en rapide FMAX, de la valeur
du rayon d'outil dans le sens positif de l'axe de broche, puis le
rétracte au point initial
1
4 Au point initial 1 , la TNC déplace à nouveau l'outil à la dernière
valeur Z abordée
5 La TNC décale ensuite l'outil sur les trois axes, du point 1 en
direction du point 4 en direction de la ligne suivante
6 La TNC déplace ensuite l'outil jusqu'à au point final sur cette ligne.
La TNC calcule le point final à partir du point
2 et d'un décalage en
direction du point 3
7 L'usinage ligne à ligne est répété jusqu'à ce que la surface
programmée soit entièrement usinée
8 Pour terminer, la TNC positionne l'outil de la valeur du diamètre,
au-dessus du point programmé le plus élevé dans l'axe de broche
Sens de coupe
Le point initial/le sens du fraisage peuvent être sélectionnés librement
car la TNC exécute toujours les coupes en allant du point
1 au point 2
et effectue une trajectoire globale du point 1 / 2 au point 3 / 4 . Vous
pouvez programmer le point 1 à chaque angle de la surface à usiner.
Vous optimisez la qualité de surface avec des fraises deux tailles:
„ Coupe en poussant (coordonnée dans l'axe de broche du point 1
supérieure à la coordonnée dans l'axe de broche du point 2 ) avec
surfaces à faible pente.
„ Coupe en tirant (coordonnée dans l'axe de broche du point 1
inférieure à la coordonnée dans l'axe de broche du point 2 ) avec
surfaces à forte pente.
„ Pour les surfaces gauchies, programmer le déplacement principal
(du point
1 au point 2 ) dans le sens de la pente la plus forte
Vous pouvez optimiser la qualité de surface en utilisant des fraises à
bout hémisphérique:
„ Pour les surfaces gauchies, programmer le déplacement principal
(du point
1 au point 2 ) perpendiculairement au sens de la pente la
plus forte
X
Y
Z
1 1
1 4
1 3
1 2
X
Y
Z
1 1
1 2
1 3
1 4
X
Y
Z
1 1
1 4
1 2
1 3
Remarques avant que vous ne programmiez
En partant de la position actuelle et en suivant une
trajectoire 3D, la TNC positionne l'outil au point initial
1 .
Pré-positionner l'outil de manière à éviter toute collision
avec la pièce ou les matériels de serrage.
La TNC déplace l’outil avec correction de rayon R0 entre
les positions programmées
Si nécessaire, utiliser une fraise à denture frontale
(DIN 844).
