5 Programmation: Outils
5.2 Données d'outils

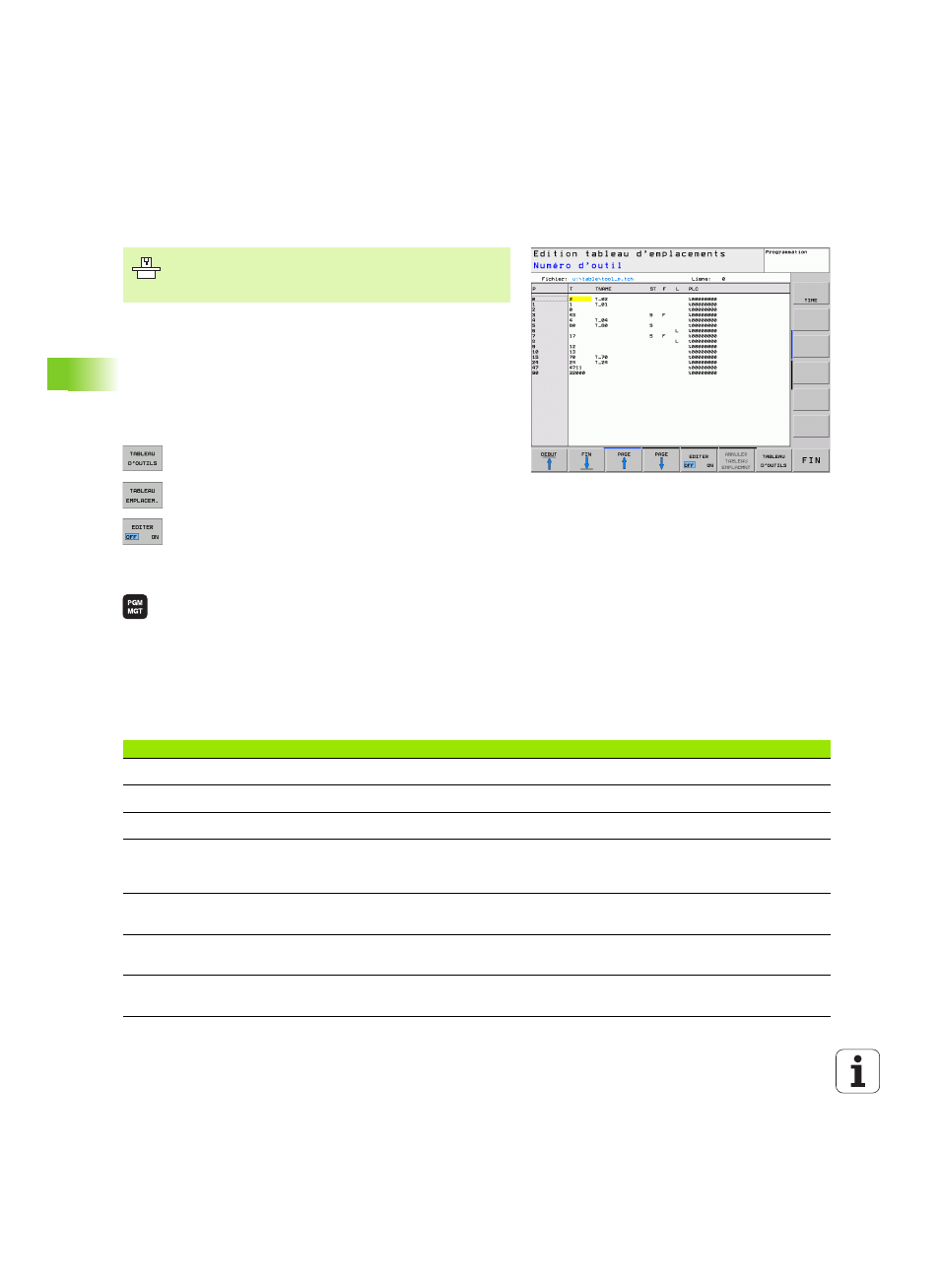

Tableau d’emplacements pour changeur d’outils
Pour le changement automatique d’outil, vous devez utiliser le tableau
d'emplacements TOOL_P.TCH. La TNC gère plusieurs tableaux
d'emplacements dont les noms de fichiers peuvent être choisis
librement. Pour activer le tableau d'emplacements destiné à
l'exécution du programme, sélectionnez-le avec le gestionnaire de
fichiers dans un mode d'exécution de programme (état M).
Editer un tableau d'emplacements en mode Exécution de
programme
8
Sélectionner le tableau d'outils: Appuyer sur la softkey
TABLEAU D'OUTILS
8
Sélectionner le tableau d'emplacements: Appuyer sur
la softkey TABLEAU EMPLACEMENTS
8
Mettre la softkey EDITER sur ON
Sélectionner le tableau d'emplacements en mode Mémorisation/
Edition
8
Appeler le gestionnaire de fichiers
8
Afficher le choix de types de fichiers: Appuyer sur la
softkey SELECT. TYPE
8
Afficher les fichiers de type .TCH: Appuyer sur la
softkey TCH FILES (deuxième barre de softkeys)
8
Sélectionner un fichier ou introduire un nouveau nom
de fichier. Validez avec la touche ENT ou avec la
softkey SELECT.
Le constructeur de la machine adapte à votre machine la
gamme des fonctions du tableau d'emplacements.
Consultez le manuel de votre machine!
Abr.
Données à introduire
Dialogue
P
Numéro d’emplacement de l’outil dans le magasin
–
T
Numéro d'outil
Numéro d'outil ?
TNAME
Affichage du nom d’outil dans TOOL.T
–
ST
L'outil est un outil spécial (ST: de l'angl. Special Tool = outil spécial); si votre
outil spécial occupe plusieurs places avant et après sa place, vous devez
bloquer l'emplacement correspondant dans la colonne L (état L)
Outil spécial ?
F
Changer l'outil toujours à la même place dans le magasin
(F: de l'angl.Fixed = fixe)
Emplac. défini ?
Oui = ENT / Non = NO ENT
L
Bloquer l’emplacement
(L: de l’angl. Locked = bloqué; cf. également colonne ST)
Emplac. bloqué ? Oui = ENT
/ Non = NO ENT
PLC
Information concernant cet emplacement d’outil et devant être transmise à
l’automate
Etat automate ?
