396 Cycles de perçage et de taraudage

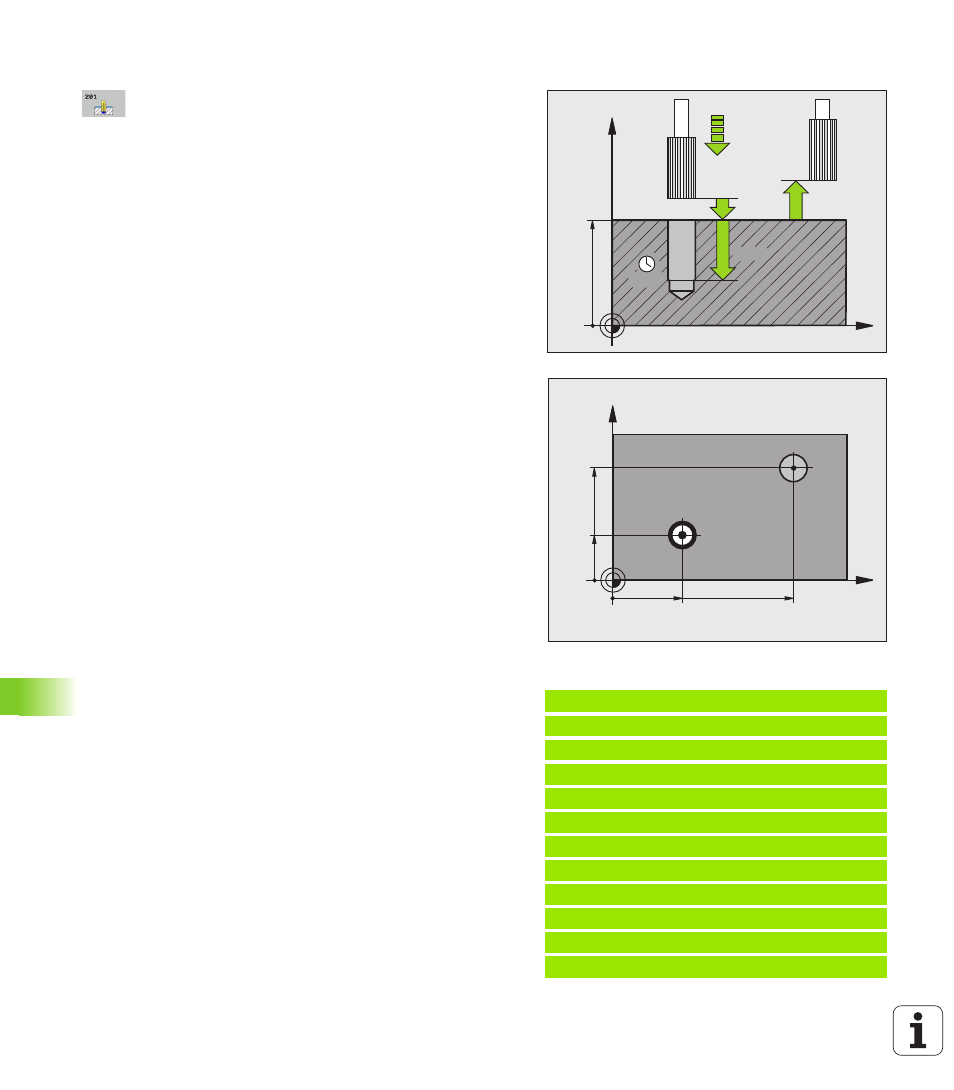

16.4 ALESA
G
E A L'ALESOIR (cy
c
le 20
1)
Paramètres du cycle
 Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
 Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et le fond du trou. Plage
d'introduction -99999,9999 à 99999,9999
 Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de l'alésage à l'alésoir, en
mm/min. Plage d'introduction 0 à 99999,999, en
alternative FAUTO, FU
 Temporisation au fond Q211 : durée en secondes
de rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
 Avance retrait Q208 : vitesse de déplacement de
l'outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, sortie avec avance alésage à
l'alésoir. Plage d’introduction 0 à 99999,999
 Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d'introduction 0 à 99999,9999
 Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d'introduction 0 à 99999,9999
Exemple : Séquences CN
11 CYCL DEF 201 ALES. A L'ALESOIR
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=100 ;AVANCE PLONGÉE PROF.
Q211=0.5 ;TEMPO. AU FOND
Q208=250 ;AVANCE RETRAIT
Q203=+20 ;COORD. SURFACE PIÈCE
Q204=100 ;SAUT DE BRIDE
12 X+30 FMAX
13 Y+20 FMAX M3 M99
14 X+80 FMAX
15 Y+50 FMAX M99
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
