13.1 Gr
aphiques
Rotation de l'affichage 3D et agrandir/réduire
 Commuter la barre de softkeys jusqu'à ce
qu'apparaisse la softkey pour les fonctions de rotation
et agrandir/réduire
 Sélectionner les fonctions de rotation et
agrandir/réduire la pièce :
Si vous avez connecté une souris à votre TNC, vous pouvez aussi
l'utiliser pour exécuter les fonctions décrites précédemment :
 Rotation dans l'espace du graphique affiché : maintenir enfoncée la
touche droite de la souris et déplacer la souris. Lorsque vous
relâchez la touche droite de la souris, la TNC oriente la pièce avec
l'orientation définie
 Décalage du graphique affiché : maintenir enfoncée la touche
centrale ou la molette de la souris et déplacer la souris. La TNC
décale la pièce dans le sens correspondant. Lorsque vous relâchez
la touche centrale de la souris, la TNC décale la pièce à la position
définie
 Agrandissement d'une zone avec la souris : maintenir enfoncée la
touche gauche de la souris pour marquer la zone à agrandir avec un
rectangle. Lorsque vous relâchez la touche gauche de la souris, la
TNC agrandit la zone définie de la pièce
 Pour faire un zoom rapide avec la souris : tourner la molette de la
souris vers l'avant ou vers l'arrière

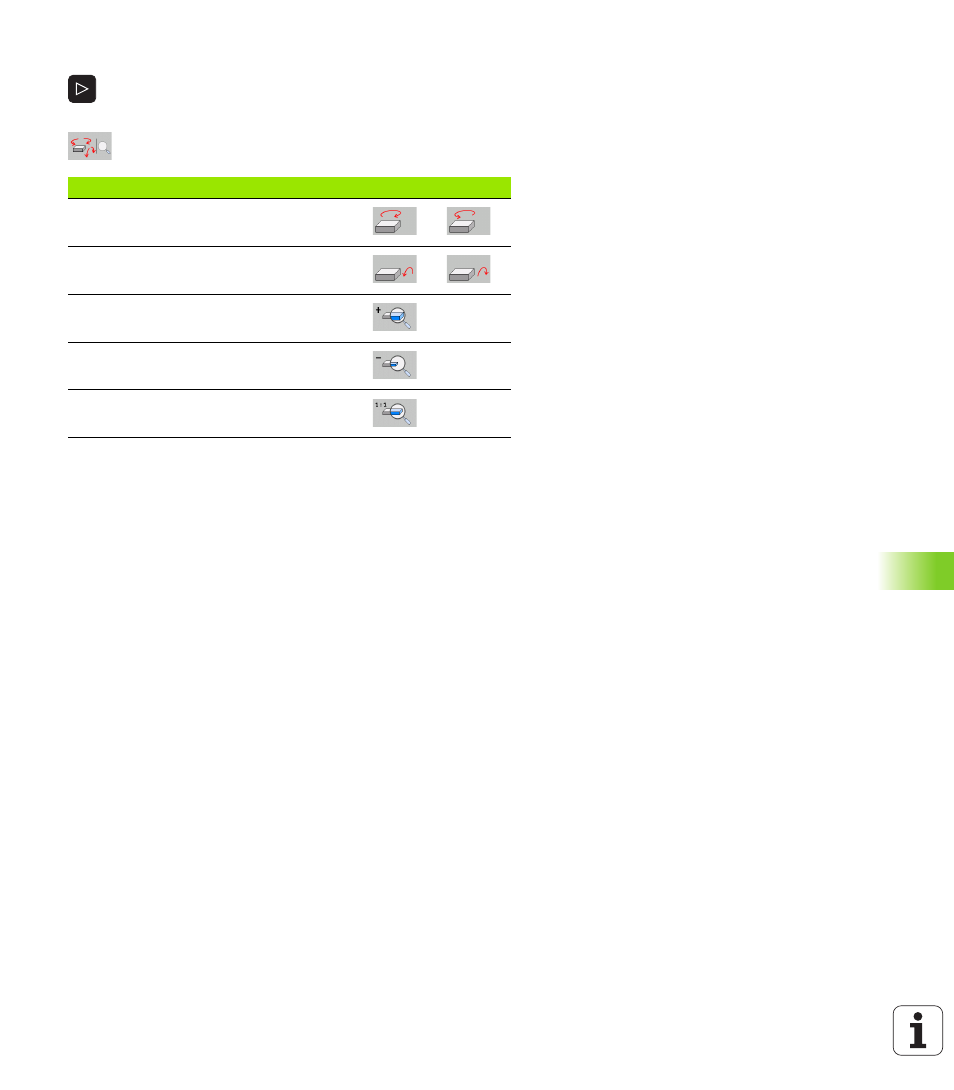

Fonction Softkeys
Rotation verticale de l'affichage par pas de
5°
Faire basculer horizontalement l'affichage
par pas de 5°
Agrandir l'affichage par incrément.
Réduire l'affichage par incrément
Réinitialiser l'affichage aux dimensions
d'origine
