Installation
Connexion électrique
Manuel d'utilisation 25
5.1 Connexion électrique
AVERTISSEMENT
Un risque de choc électrique subsiste tant que ce produit n'est pas mis
correctement à la terre.
Pour éviter tout risque, toujours utiliser un cordon d'alimentation (mis à la terre) à
trois conducteurs. Veiller à ce que la terre soit correctement raccordée à l'installation
électrique de l'entreprise.
AVERTISSEMENT
L'utilisation d'un cordon d'alimentation non conforme entraîne un risque d'incendie.
Pour éviter tout risque, toujours utiliser un cordon d'alimentation conforme aux
spécifications requises.

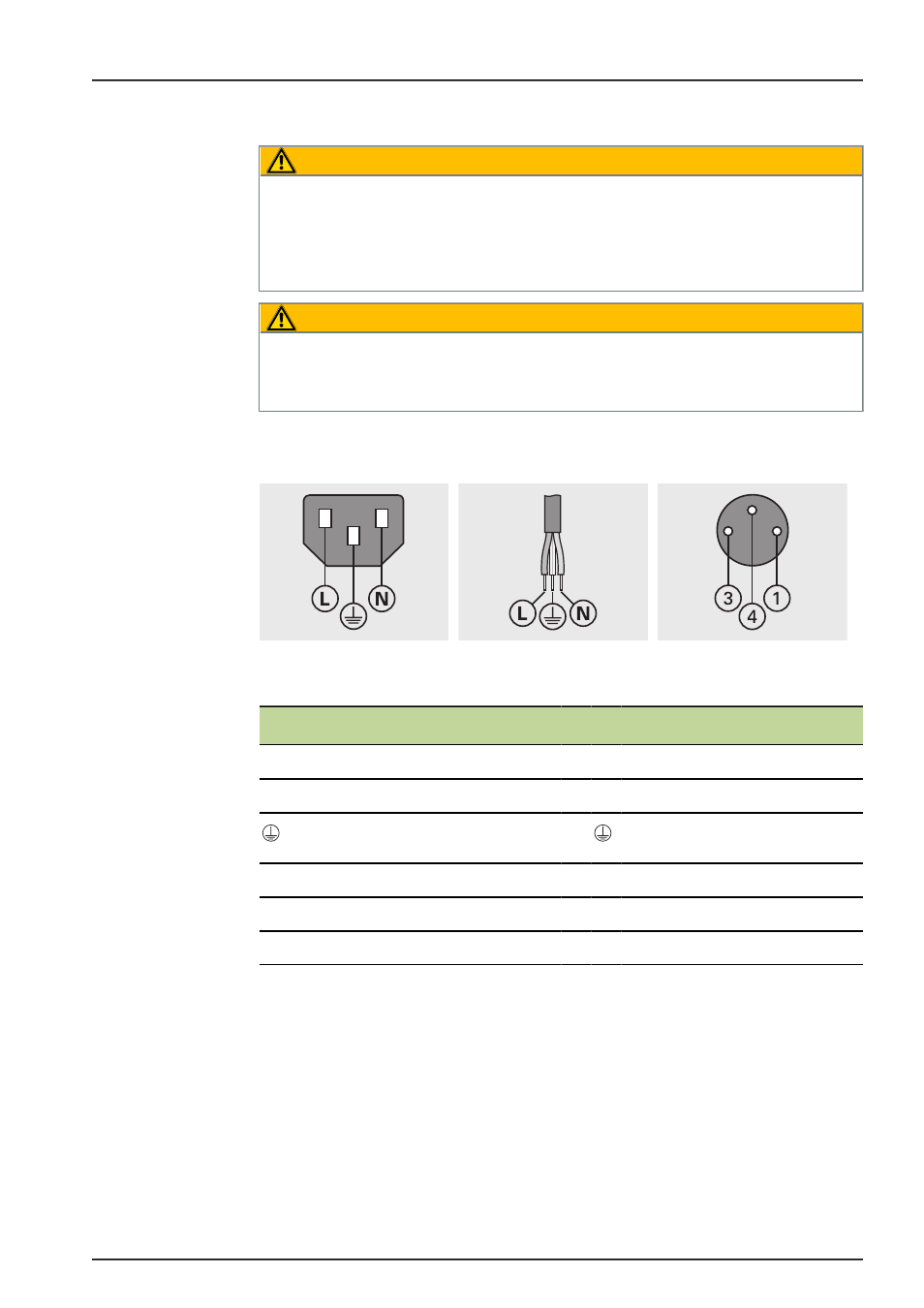

5.1.1 Cordon d'alimentation
MSE 1201
(ID 747501-01) MSE 1201
(ID 747501-01) MSE 1202
(ID 747502-01)
MSE 1201 MSE 1202
L : Ligne de tension (marron) 1
24 V CC
N : Neutre (bleu) 3
0 V
Terminal (vert/jaune) du conducteur de
protection (terre)
4
Terminal du conducteur de mise à
la terre
3 fils conducteurs (avec terre) Section du câble min. : 0,24 mm 2
Section du câble min. : 0,75 mm 2 Section du câble max. : 0,35 mm 2
Longueur de câble max. : 3 m
