Résolution de problèmes
Diagnostic
Manuel d'utilisation 137

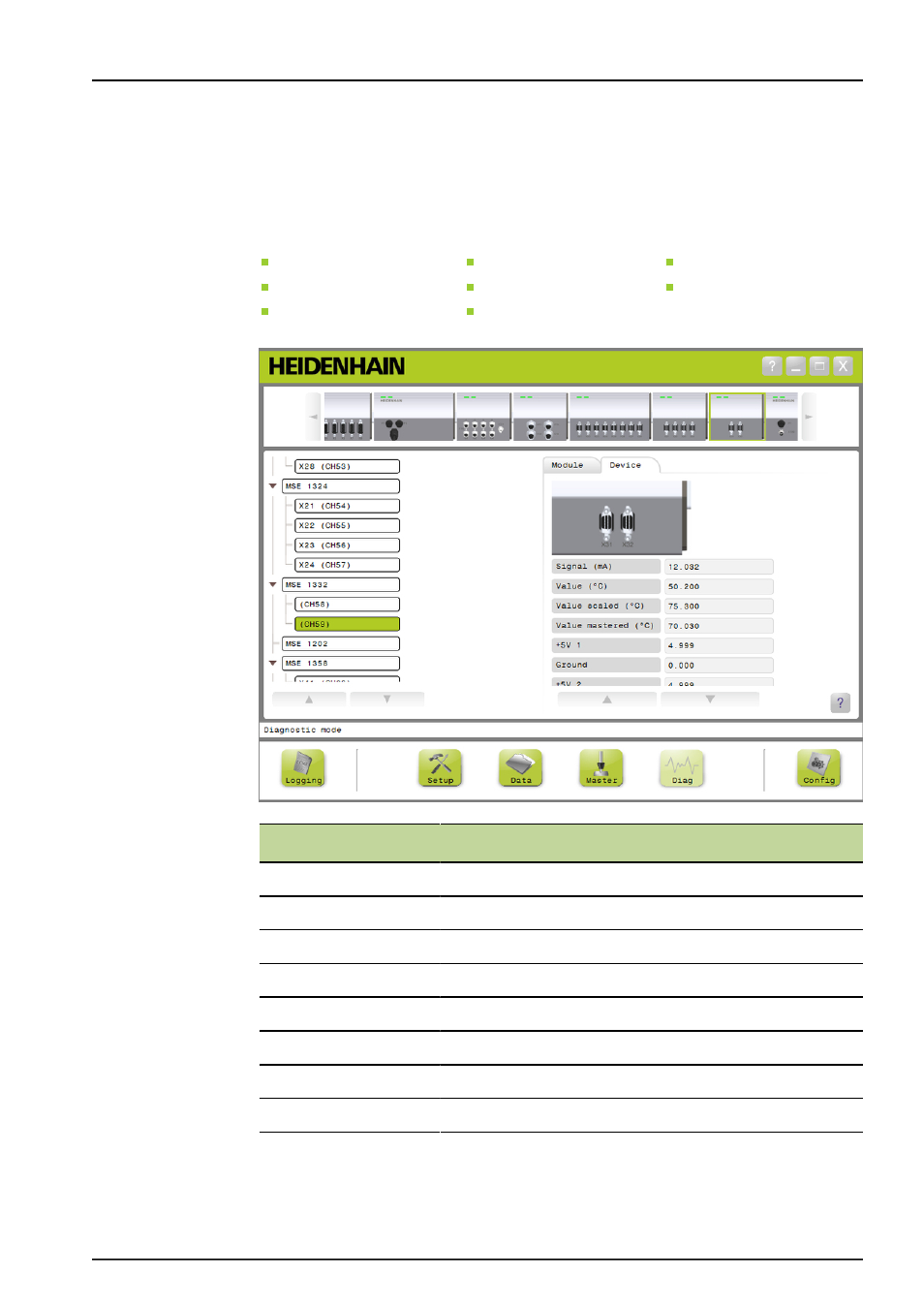

Diagnostic analogique
Le diagnostic analogique permet de surveiller la valeur analogique provenant d'un
appareil analogique et d'afficher les conversions d'unités, l'effet de la mise à l'échelle,
l'effet de l'étalonnage et la valeur électrique utilisée par l'appareil.
Diagnostic analogique :
Signal
Valeur
Valeur mise à l'échelle
Valeur étalonnée
+5V 1
Masse
+5V 2
Vref
Diagnostic analogique
Diagnostic analogique
Signal Affiche la valeur brute en volts ou mA.
Valeur Affiche la valeur brute multipliée par la résolution calibrée.
Valeur mise à l'échelle Affiche la valeur multipliée par le facteur de mise à l'échelle.
Valeur étalonnée Affiche la valeur mise à l'échelle avec l'étalon de référence.
+5V 1 Affiche la source 5 V.
Masse Affiche la masse.
+5V 2 Affiche une seconde valeur de la source 5 V.
Vref Affiche la tension de référence.
