Montage
Montage des éléments de fixation des câbles
Manuel d'utilisation 21

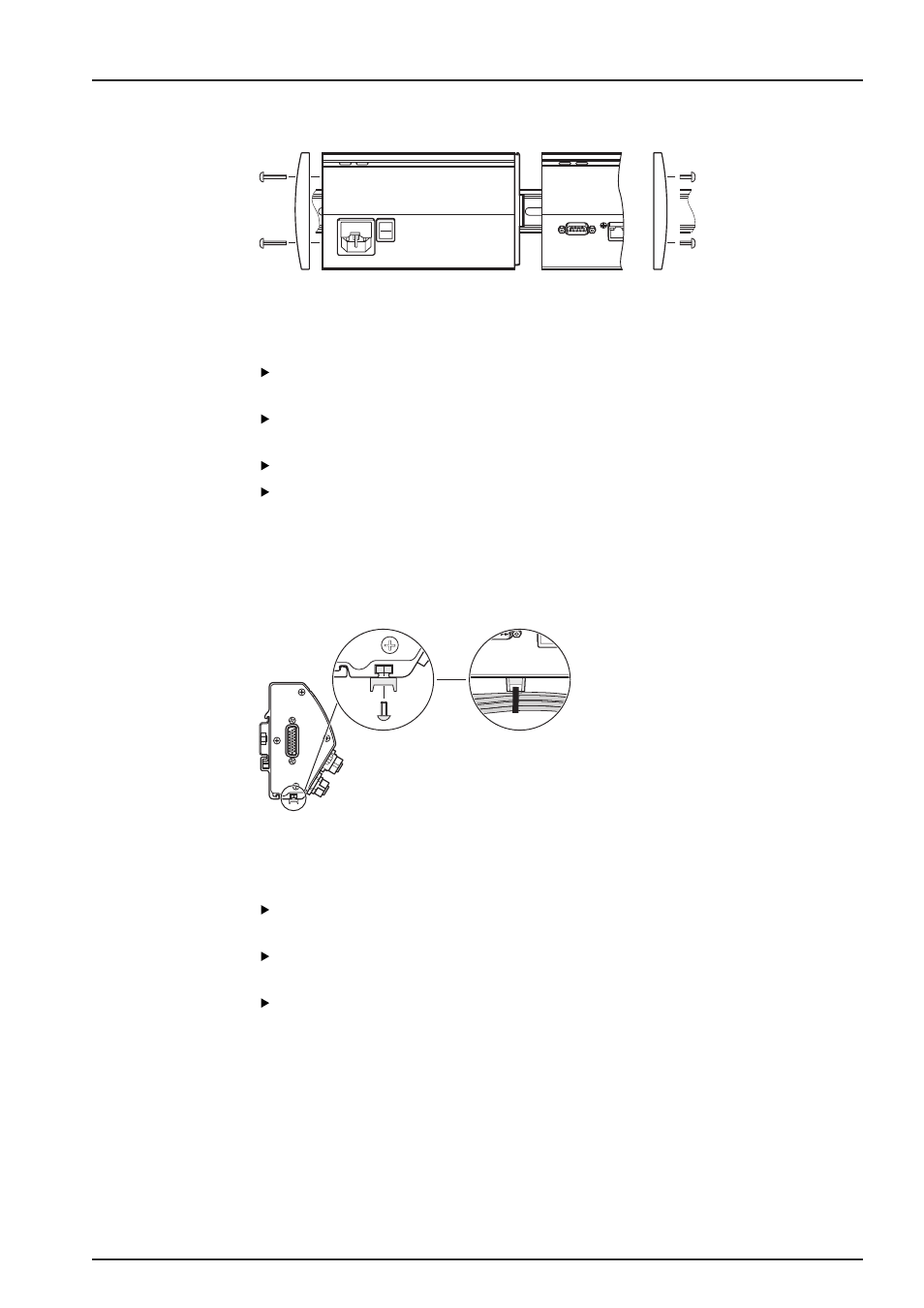

4.3 Montage des capots terminaux
Chaque module d'alimentation est fourni avec un jeu de capots terminaux (gauche et
droit) servant à protéger les extrémités ouvertes du module.
Installation des capots
terminaux Pour monter les capots terminaux :
Insérer le capot terminal gauche sur le côté gauche du premier module
d'alimentation, en tête de la chaîne.
Insérer les vis de 19 mm dans les trous de fixation du capot terminal, puis dans les
trous de fixation
34 du module.
Serrer les vis avec un tournevis cruciforme.
Placer le capot terminal droit sur le côté droit du dernier module, en bout de chaîne,
et utiliser les vis de 9 mm fournies en suivant les instructions mentionnées ci-
dessus.
4.4 Montage des éléments de fixation des câbles
Tous les modules sont livrés avec un kit d'éléments de fixation servant à guider les
câbles. Chaque kit comprend deux jeux d'éléments de fixation.
Montage des
éléments de fixation
des câbles Pour monter les éléments de fixation des câbles :
Insérer l'écrou à six pans M3 dans le canal à câbles 36 qui se trouve en dessous du
module.
Introduire la vis M3 dans le support du serre-câble et la serrer à l'écrou à six pans
M3 à l'aide d'un tournevis cruciforme.
Insérer le serre-câble dans son support et fixer les câbles.
