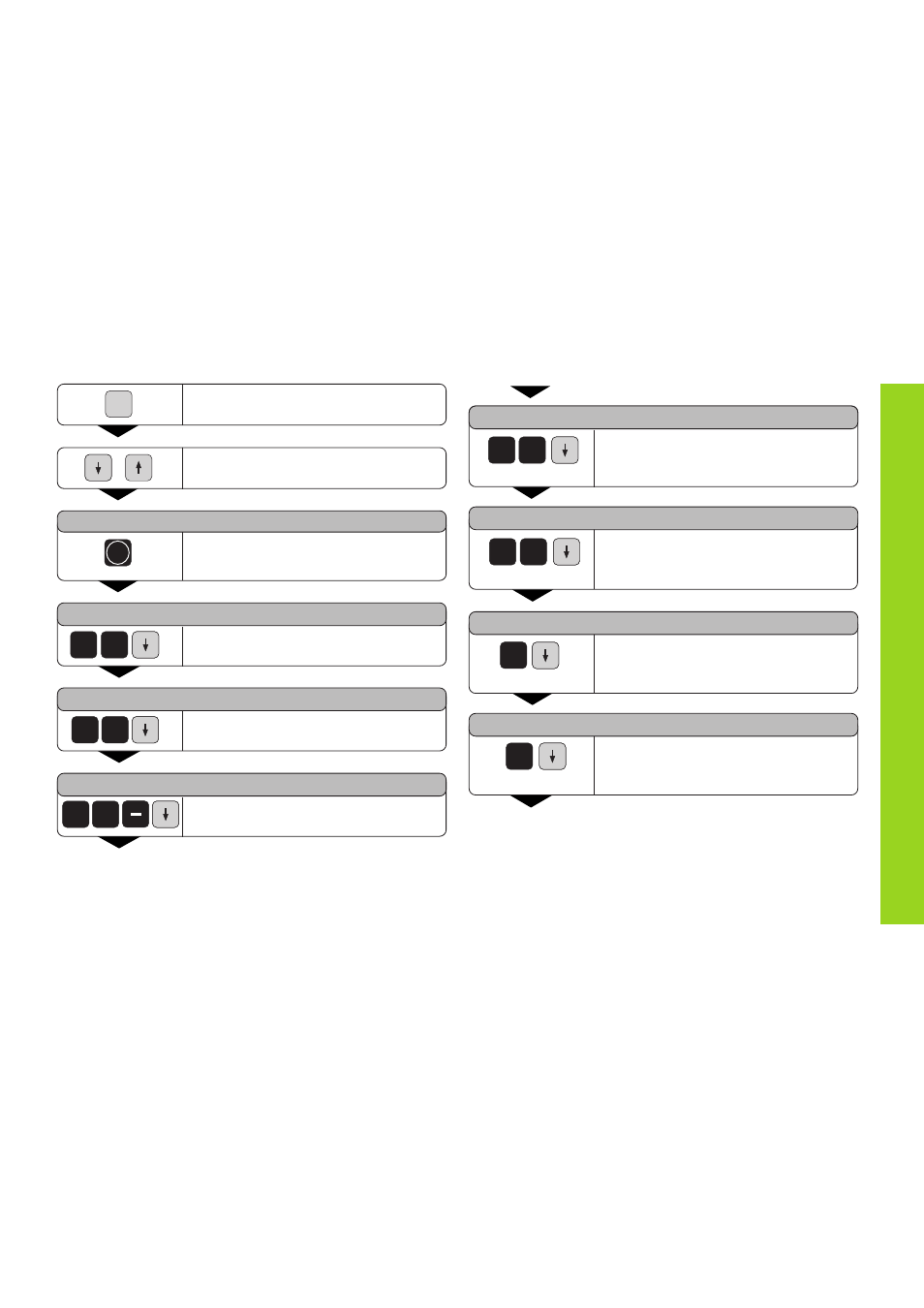

Sélectionner les fonctions spéciales.
CENTRE POCHE X =
Introduire coordonnée X du centre de la
poche, par ex. 40, valider avec la "flêche
vers le bas".
0 4
CENTRE POCHE Y =
Introduire coordonnée Y du centre de la
poche, par ex. 26, valider avec la "flêche
vers le bas".
6 2
POS. INIT. Z =
Introduire position initiale pour l'axe
d'outil, par ex. 2, valider avec la "flêche
vers le bas".
SUREP. FINITION =
Introduire la surépaisseur de finition pour
la dernière passe d'usinage, par ex.
1mm, valider avec la "flêche vers le bas".
1
Sélectionner la fonction "poche
rectangulaire".
SPEC
FCT
POCHE RECTANGULAIRE?
ENT
Valider la fonction "poche rectangulaire".
CÔTE X =
Introduire le côté dans le sens de X, par
ex. 60, valider avec "flêche vers le bas".
CÔTE Y =
Introduire le côté dans le sens de Y, par
ex. 45, valider avec "flêche vers le bas".
PROF. Z =
Introduire la profondeur de la poche, par
ex. -15, valider avec "flêche vers le bas".
•
•
•
5 4
0 6
Poche rectangulaire
5 1
2
•
•
•
