10
MUM. ORIGINE =
1
Initialisation du point de référence
Si vous désirez initialiser les points de référence, il faut tout
d'abord que vous les franchissiez!
Affleurer l'arête de la pièce avec le palpeur d'angles, puis initialiser le
point de référence désiré, ou bien palper deux arêtes et initialiser la
ligne médiane comme ligne de référence (cf. exemple) , ou bien
affleurer quatre points sur un cercle et initialiser le centre comme point
de référence. Le rayon et la longueur de la tige de palpage sont
automatiquement pris en compte si ces valeurs ont été introduites dans
les paramètres P25 et P26 (cf. "Paramètres de fonctionnement").
Après le franchissement REF, on peut soit initialiser de nouveaux points
de référence, soit activer ceux qui existent déjà.
Sélectionner l'initialisation du point de référence.
Introduire le numéro du point de référence,
par ex.12.
2
ENT
Il existe plusieurs manières pour initialiser les points de référence:
Affleurer l'arête de la pièce avec l'outil, puis initialiser le point de
référence désiré (cf. exemple), ou bien affleurer deux arêtes et ini-
tialiser la ligne médiane comme ligne de référence, ou bien affleurer
quatre points sur un cercle et initialiser le centre comme point de
référence. Dans cette opération, les données de l'outil utilisé sont
automatiquement prises en compte (cf. "corrections d'outil").
Un point de référence initialisé une fois est ainsi appelé:
Initialisation du point de r
é
fé
rence
Y
X
2
1
Z
R=5mm

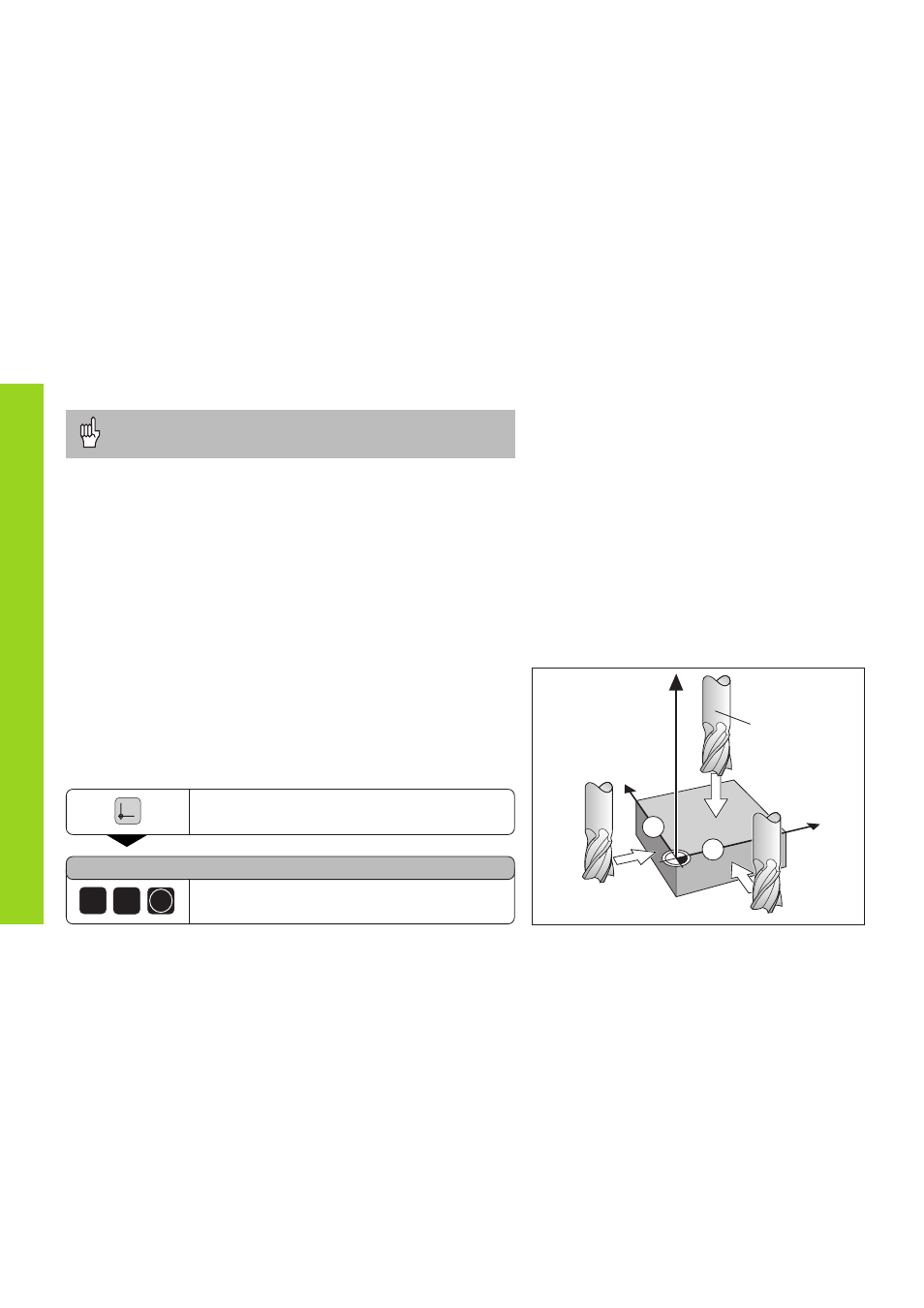

Initialisation du point de référence avec l'outil
Exemple:
Plan d'usinage X / Y
Axe d'outil Z
Rayon d'outil R = 5 mm
Ordre des axes lors X – Y – Z
de l'initialisation des
points de référence
