11

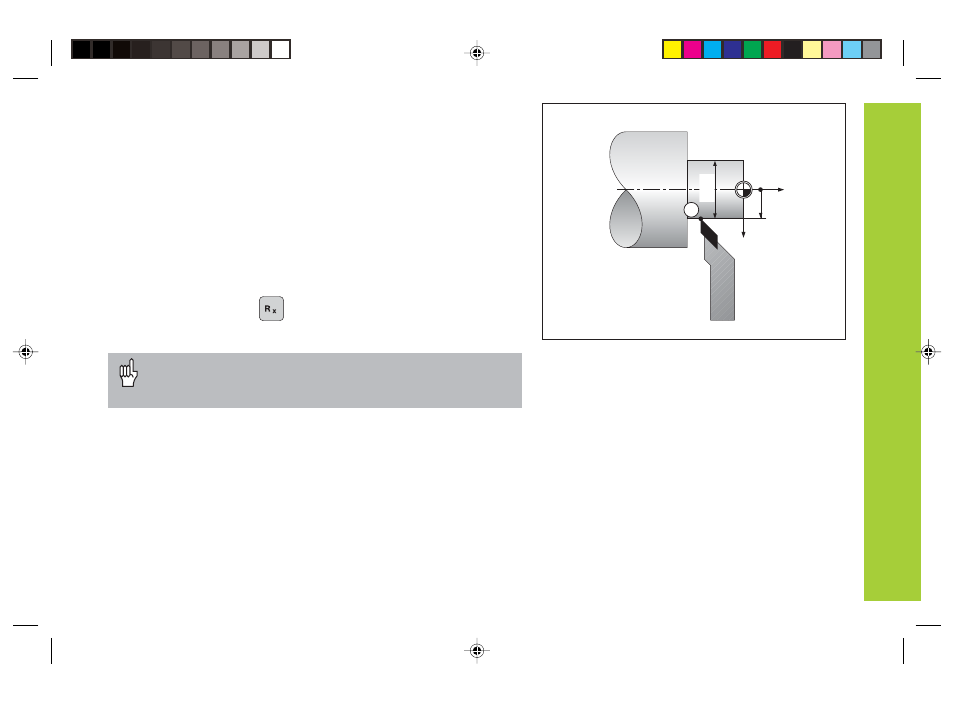

Sélectionner l'affichage du rayon ou du diamètre
La visualisation de cotes ND peut afficher les positions dans l'axe
transversal sous la forme de valeurs relatives au diamètre ou au rayon.
En règle générale, les pièces de tournage sont cotées avec leur
diamètre. Or, lors de l'usinage, vous positionnez l'outil en fonction des
valeurs du rayon dans l'axe transversal.
Exemple: Affichage rayon de la position  X = 20 mm
Affichage diamètre de la position  X = 40 mm
Commuter l'affichage:
¬ Appuyez sur la touche
Si la visualisation de cotes ND affiche le rayon pour l'axe X, on
voit s'allumer R dans l'affichage d'état. Si l'affichage du
diamètre a été selectionné, R disparaît de l'affichage d'état!
Sélectionner l'affichage du rayon ou du diamètre
20
Z
1
X
¯40
