Interface de donn
é
es V.24/RS-232-C (X31)
vitesse en bauds
Restitution de la valeur de mesure par le signal „STX"
(Ctrl B)
Lorsque la visualisation reçoit le caractère de contrôle STX
(Ctrl B) via l'interface de données V.24/RS-232 (X31), elle
émet la valeur de mesure actuelle via l'interface.
➤
➤
➤
➤
➤Transférez le caractère de contrôle Ctrl B sur la ligne
RXD de l'interface de données V.24/RS-232-C (X31).
Durées caractéristiques à la sortie de la valeur de mesure
Procédure
Durée
Retard de mémorisation
t
1
≤
1 ms
Restitution de la valeur de mesure après
t
2
≤
50 ms
Durée de régénération
t
3
≥
0
La durée est plus élevée si les fonctions sont
actives (ex. cycle de mesures avec affichage DIFF).
Durée du transfert de la valeur de mesure
t
D
=
[s]

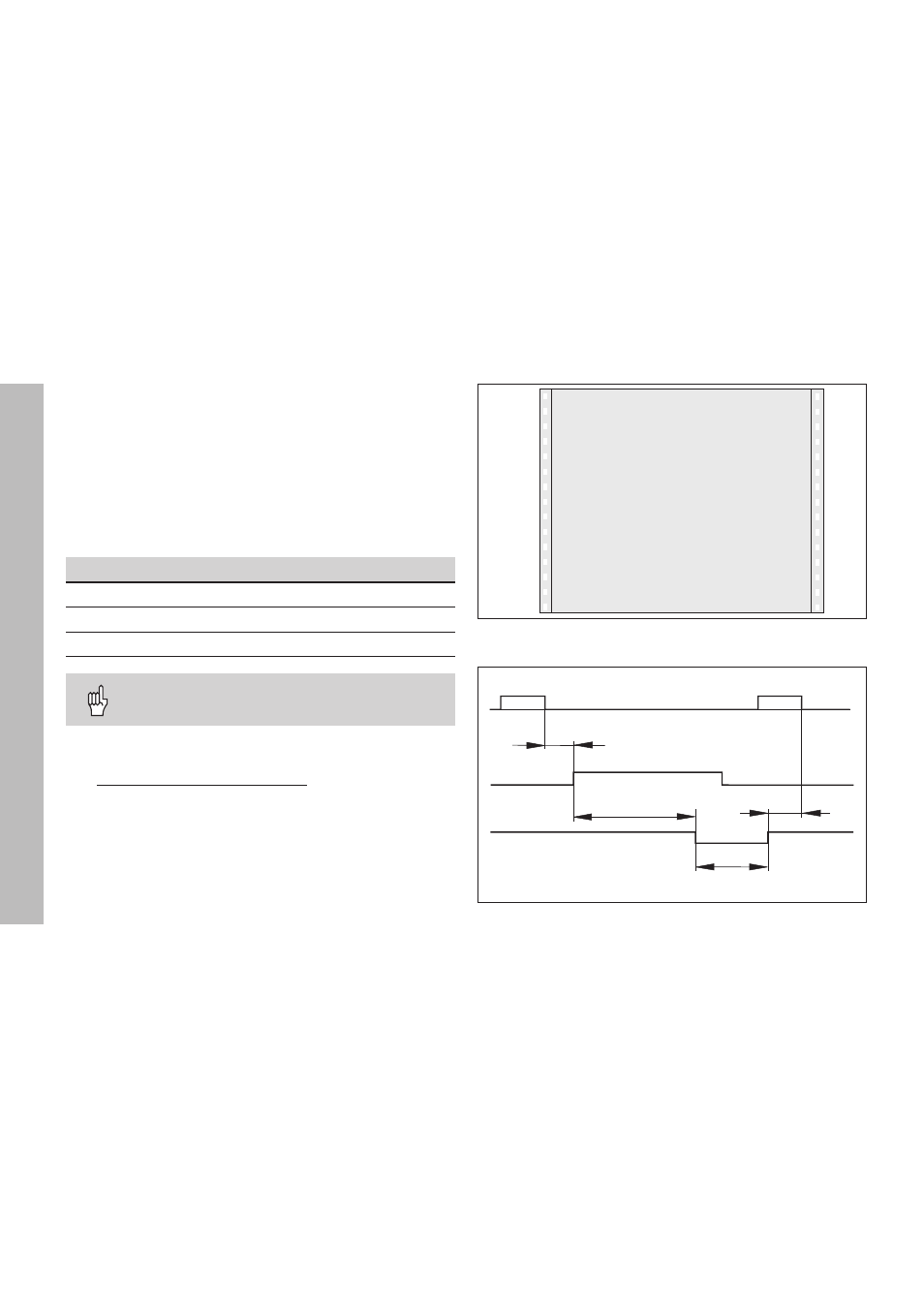

Durées du signal à la sortie de la valeur par „Ctrl B“
Programme en BASIC pour la restitution de la valeur de
mesure par „Ctrl B“
10
L%=18
20
CLS
30
PRINT "V.24/RS-232-C"
40
OPEN "COM1:9600,E,7" AS#1
50
PRINT #1, CHR$ (2);
60
IF INKEY$<>""THEN 130
70
C%=LOC(1)
80
IF C%<L%THEN 60
90
X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END
t
1
t
2
Ctrl B
t
D
t
3
Ctrl B
187 + (11 • nombre d'interlignes)
