38
Interface de données V.24/RS-232-C (X31)
L'interface de données V.24/RS-232-C (X31) de la visuali-
sation de cotes permet de transférer les valeurs de mesure
en format ASCII, par exemple vers une imprimante ou vers
un PC.

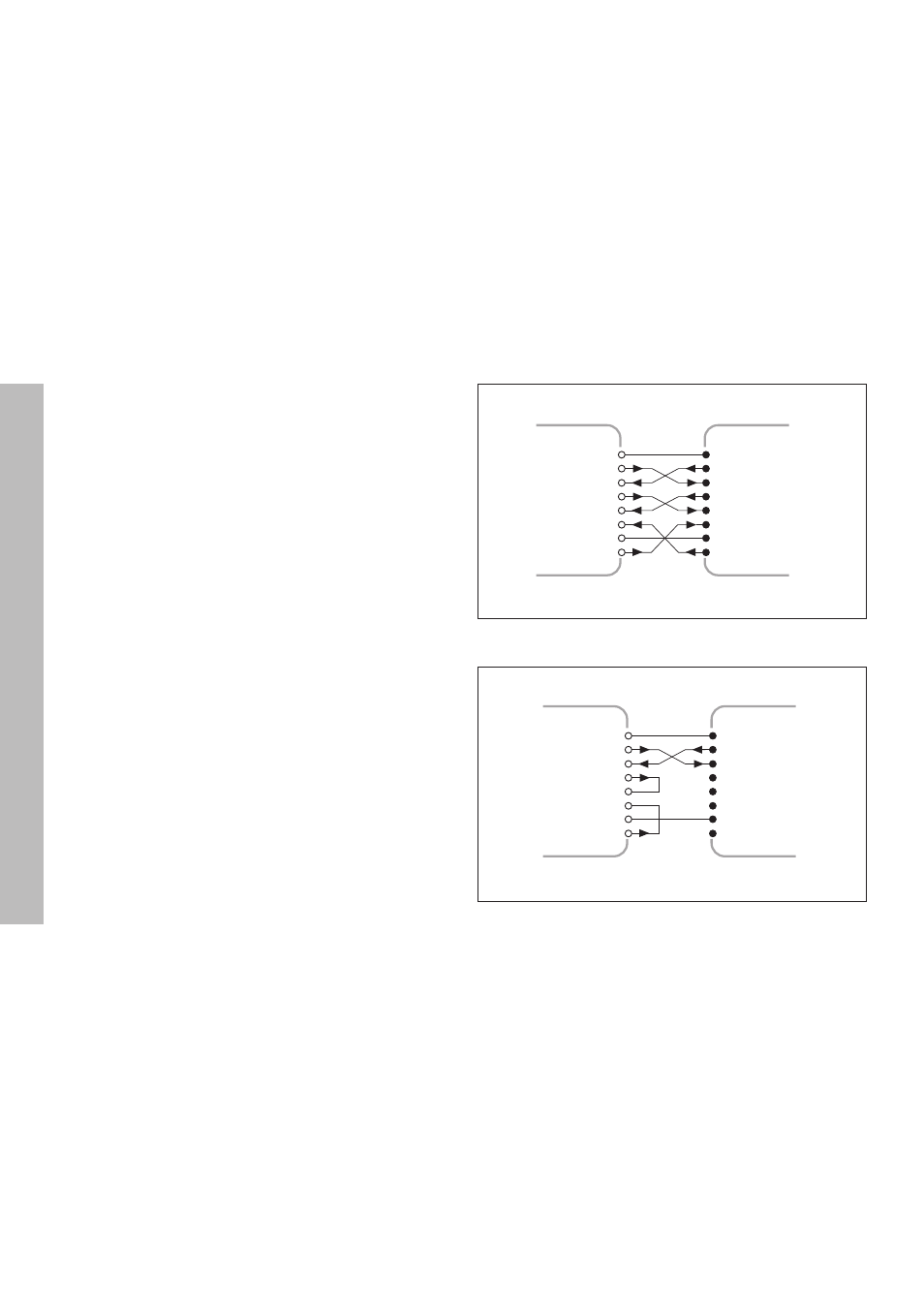

Câble de raccordement
Le câblage de raccordement est, soit complet (fig. en haut),
soit partiel (fig. en bas).
HEIDENHAIN peut vous livrer un câble de raccordement
complet (Id.-Nr. 274 545-..). Les plots 6 et 8 comportent un
pont supplémentaire qui les relient.
Longueur max. du câble: 20 m
1 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
2
3
4
5
6
20
7
ND
GND
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
ND
Câblage complet
Câblage simplifié
