14
HEIDENHAIN
REF 2 1 SET START PRINT in.
MIN ACTL MAX DIFF = < >
7 8 9
4 5 6
1 2 3
0 . – CL
MOD
PC
Restitution des valeurs de mesure

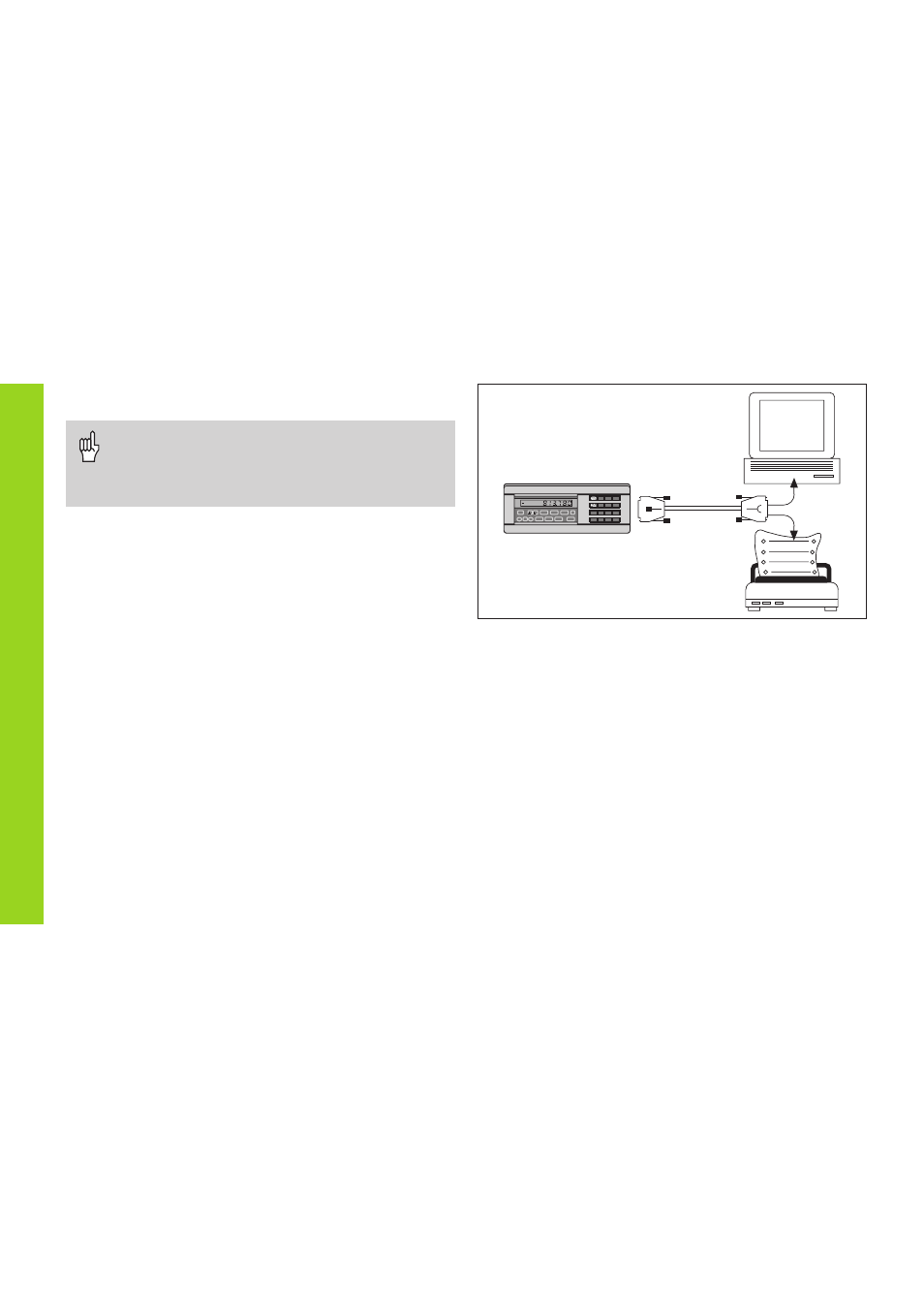

Une imprimante ou un PC peuvent être raccordés sur
l'interface de données V.24/RS-232-C (X31)
Restitution des valeurs de mesure
Les informations techniques concernant l'interface
V.24/RS-232-C (X31), le format des données, etc.
sont fournies au chapitre „Interface de données
V.24/RS-232-C (X31)“.
Les valeurs de mesure peuvent être transmises à une im-
primante ou à un PC par l'intermédiaire de l'interface de
données V.24/RS-232-C (X31).
Il existe trois possibilités pour lancer la sortie des valeurs de
mesure:
➤ ➤ ➤ ➤ ➤ En mode „Mesure linéaire“:
Appuyez sur la touche MOD jusqu'à ce que le champ clair
PRINT clignote et lancez la sortie des valeurs de mesure
avec la touche ENT.
En mode „Mesure angulaire“:
Appuyez sur la touche MOD (cette possibilité peut être
verrouillée à l'aide du paramètre de fonctionnement 86).
ou
➤ ➤ ➤ ➤ ➤ introduisez l'instruction STX (Ctrl B) par l'entrée RXD de
l'interface de données V.24/RS-232-C (X31).
ou
➤ ➤ ➤ ➤ ➤ introduisez un signal pour la sortie des valeurs de mesure
(impulsion ou contact) sur le raccordement Sub-D EXT
(X41).
