ENTRETIEN
Feux
Réglage des feux de
croisement
La hauteur du faisceau du feu
de croisement est légèrement
réglable.
1. Desserrer la vis cruciforme
située à l’arrière du phare.
2. Incliner le phare vers le
haut ou vers le bas.
3. Resserrer la vis.

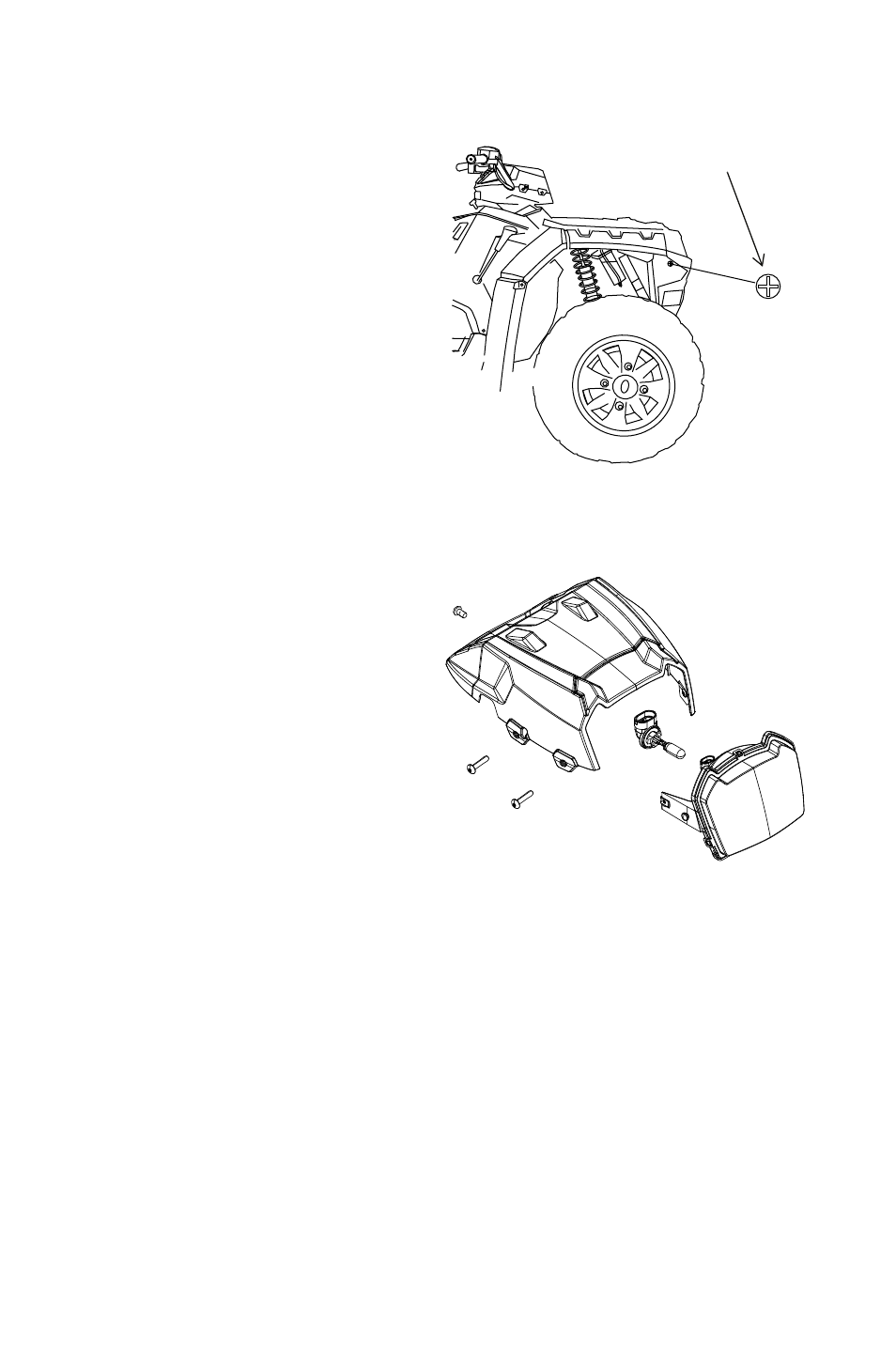

Remplacement du boîtier de phare
1. Retirer les cinq (5) vis du
boîtier de phare.
2. Soulever le couvercle du
boîtier et débrancher le
faisceau de câblage de
l’indicateur de vitesse.
3. Débrancher le faisceau de fils
du phare.
4. Utiliser un petit tournevis
pour retirer les joints toriques
des pattes de montage de
phare.
5. Tirer le boîtier du phare vers le haut pour le libérer des languettes de
blocage.
6. Retirer l’ensemble du module avec précaution.
7. Reprendre la procédure à l’inverse pour installer le nouveau boîtier
de phare et réassembler le module.
Vis cruciforme
