ENTRETIEN
Feux
Réglage des feux de route
La hauteur du faisceau de phare est légèrement réglable. Suivre la
procédure ci-dessous pour effectuer le réglage.
1. Garer le véhicule sur une surface de niveau et placer le phare à
environ 7,6 m (25 pi) d’un mur. Mettre la boîte de vitesses en
position stationnement (P).
2. Mesurer la distance du sol au centre du phare et tracer un repère sur
le mur à la même hauteur.
3. Démarrer le moteur. Mettre le commutateur de phare en position feu
de route.
4. Observer l’orientation du faisceau projeté par le phare sur le mur.
La partie la plus intense du faisceau de phare réfléchi doit se trouver
à 5 cm (2 po) au-dessous du repère placé sur le mur. Mesurer après
avoir placé un poids équivalent à celui du conducteur sur le siège.
5. La vis de réglage se trouve
du côté droit du boîtier de
phare. Pour régler le
faisceau, desserrer la vis.
Régler le phare à la
position souhaitée, puis
resserrer la vis.

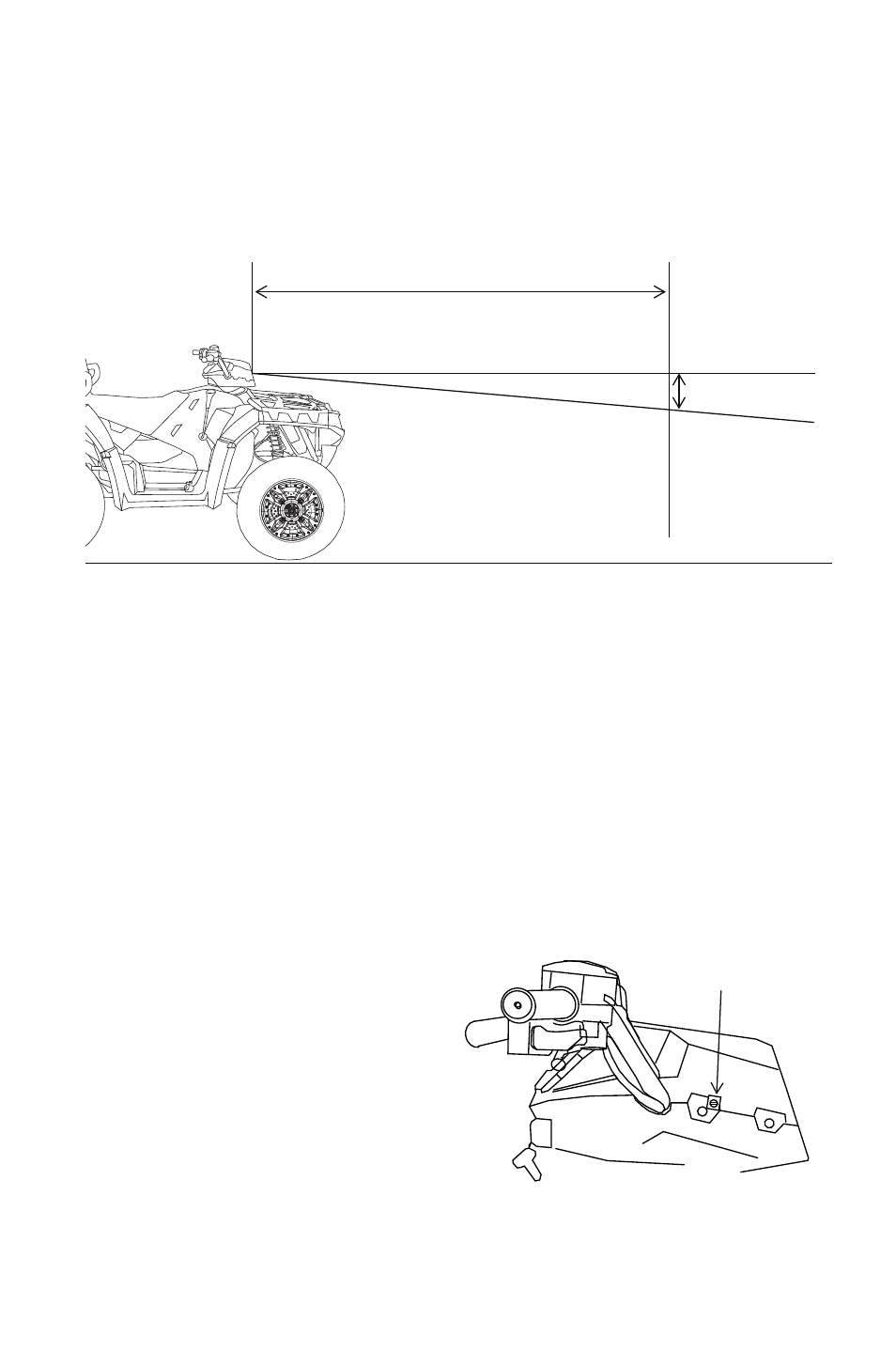

5 cm (2 po)
Hauteur centrale du phare
7,6 m (25 pi)
Vis de réglage
