24

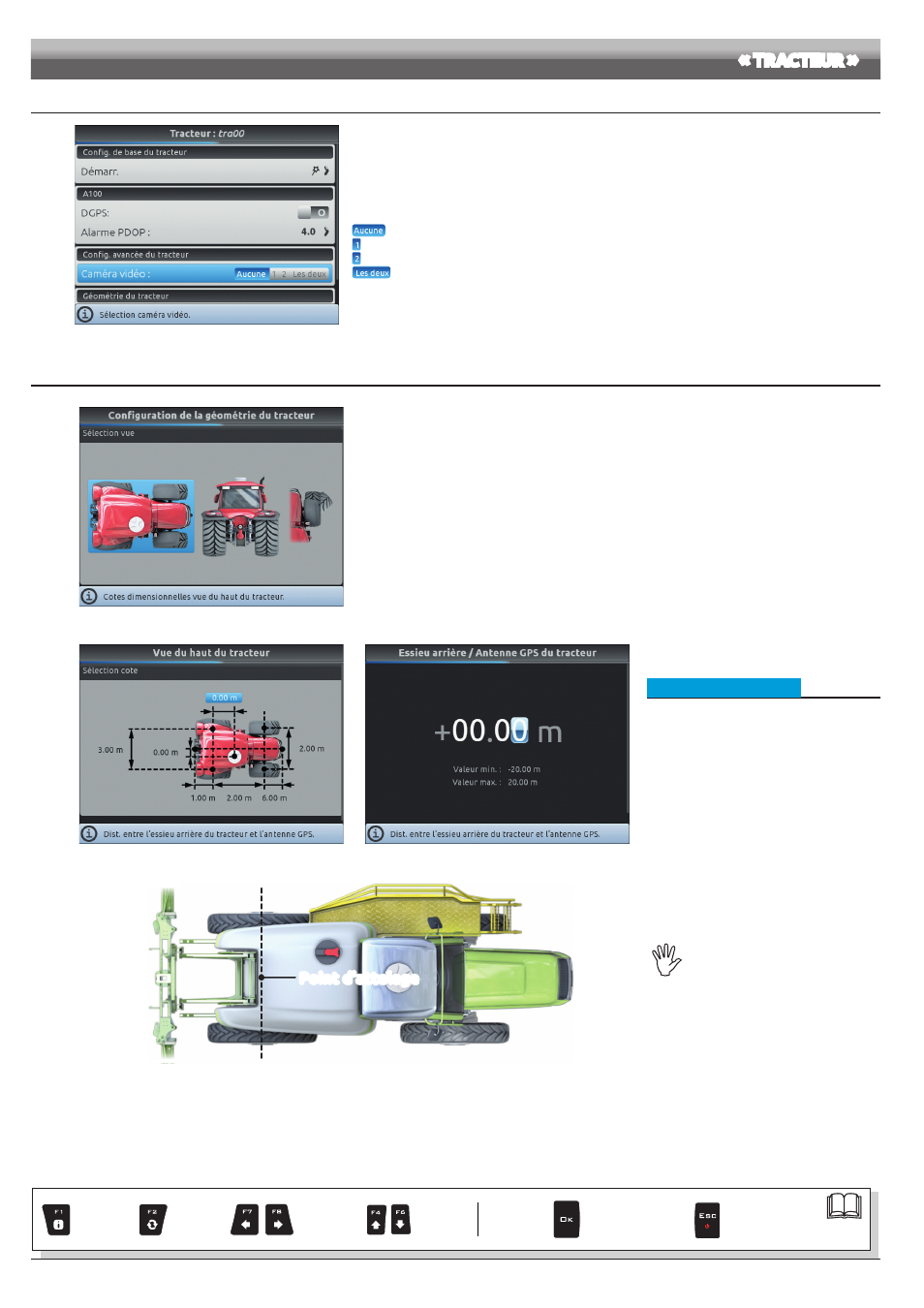

PROGRAMMATION AVANCÉE « TRACTEUR »
10.2.8 Caméra vidéo
Fig. 87
Navigator peut connecter jusqu'à 2 caméras vidéos pour contrôler les zones de traitement où l’œil de
l'opérateur ne peut pas arriver (exemple : marche arrière).
Le menu permet d'activer et de désactiver l'affichage pour chaque caméra ou pour toutes les deux :
Aucune caméra vidéo connectée
1 caméra vidéo connectée à l'entrée n° 1
1 caméra vidéo connectée à l'entrée n° 2
2 caméras vidéos connectées
10.2.9 Configuration de la géométrie du tracteur
Fig. 88
Saisissez les mesures de la machine agricole :
- Appuyez sur les touches flèche (EN HAUT, EN BAS, GCHE, DRTE) pour vous déplacer entre les vues du
tracteur.
- Confirmez en appuyant sur
OK pour accéder à la configuration.
Fig. 89 Fig. 90
• Vue du haut du tracteur
- Appuyez sur les touches flèche pour vous
déplacer entre les cotes (EN HAUT, EN
BAS, GCHE, DRTE) : l'afficheur visualise la
description de la cote sélectionnée.
- Confirmez en appuyant sur
OK pour
accéder à la configuration.
- Saisissez la donnée.
- Sélectionnez et programmez toutes les cotes
une à la fois.
Point d'attelage
Fig. 91
LE POINT D'ATTELAGE D'UNE
MACHINE AUTOMOTRICE COÏNCIDE
AVEC L'ESSIEU ARRIÈRE DU VÉHICULE.
Par.
7.4
Quitte la fonction
ou la modification
de la donnée Valide l'accès
ou la modification de
la donnée Défilement
(GCHE /
DRTE Efface le
caractère
sélectionné Incrément /
décrément
des données Défilement
(EN HAUT /
EN BAS) Saisit le
caractère
sélectionné
