18

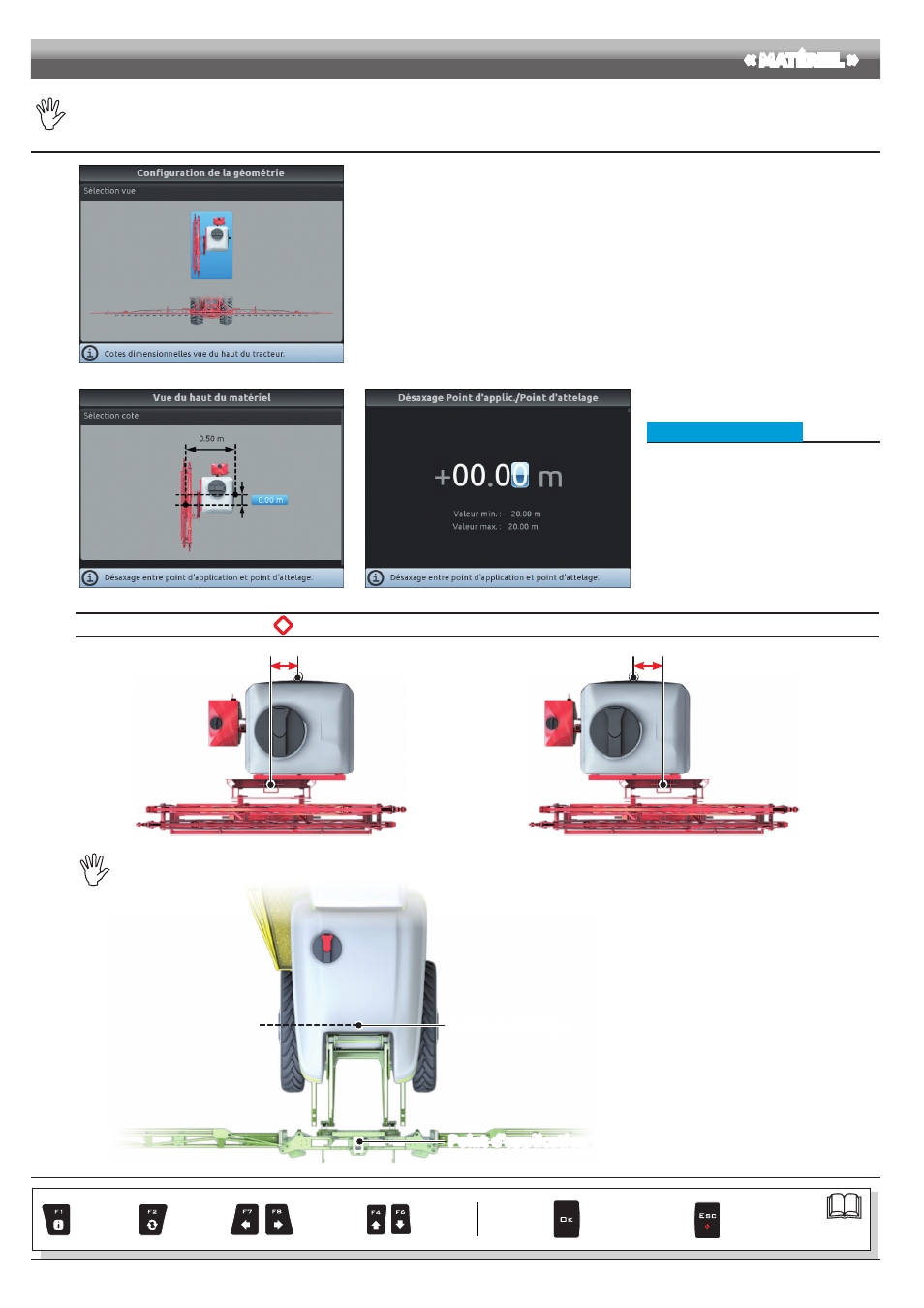

PROGRAMMATION AVANCÉE « MATÉRIEL »
La géométrie du matériel affiché dépend de la définition des paramètres de configuration de base (chap. 9).
10.1.3 Configuration de la géométrie du matériel (ÉQUIPEMENT AVEC ATTELAGE TROIS POINTS ARRIÈRE / AVANT)
Fig. 59
Saisissez les mesures de la machine agricole :
- Appuyez sur les touches flèche (EN HAUT, EN BAS, GCHE, DRTE) pour vous déplacer entre les vues de
l'outil.
- Confirmez en appuyant sur
OK pour accéder à la configuration.
Fig. 60 Fig. 61
• Vue du haut du matériel
- Appuyez sur les touches flèche pour vous
déplacer entre les cotes (EN HAUT, EN
BAS, GCHE, DRTE) : l'afficheur visualise la
description de la cote sélectionnée.
- Confirmez en appuyant sur
OK pour
accéder à la configuration.
- Saisissez la donnée.
- Sélectionnez et programmez toutes les cotes
une à la fois.
* Désaxage horizontal entre point d'application et point d'attelage
Point d'application Point d'attelage
- 1.50 m
VALEURS NÉGATIVES :
le point d'application est
déplacé à gauche par rapport
au point d'accrochage.
Fig. 62
Point d'application Point d'attelage
+ 1.50 m
VALEURS POSITIVES :
le point d'application est
déplacé à droite par rapport
au point d'accrochage.
Fig. 63
LE POINT D'ATTELAGE D'UNE MACHINE AUTOMOTRICE COÏNCIDE AVEC L'ESSIEU ARRIÈRE DU VÉHICULE.
Point d'attelage
Point d'application
Fig. 64
À SUIVRE > > >
Par.
7.4
Quitte la fonction
ou la modification
de la donnée Valide l'accès
ou la modification de
la donnée Défilement
(GCHE /
DRTE Efface le
caractère
sélectionné Incrément /
décrément
des données Défilement
(EN HAUT /
EN BAS) Saisit le
caractère
sélectionné
