Manuel d’utilisation des pompes Watson-Marlow 520UN IP66/NEMA 4X 61
Important : sorties de statut de pompe
Les sorties 1-4 sont disponibles sous formes de contacts de relais
unipolaires à inverseur : Relais 1, 2, 3 et 4. Connectez aux contacts
normalement ouverts ou normalement fermés du relais, selon le cas,
et configurez le logiciel de la pompe en conséquence. Référez-vous à la
section 16.4 Sorties
Remarque : La valeur nominale maximum sur les contacts de relais
de cette pompe est de 30 V CC ; charge max. de 30 W.
Remarque : Convient également à faible puissance : c’est-à-dire 1 mA
à 5 V CC minimum.
21.11 Sorties 1, 2, 3, 4

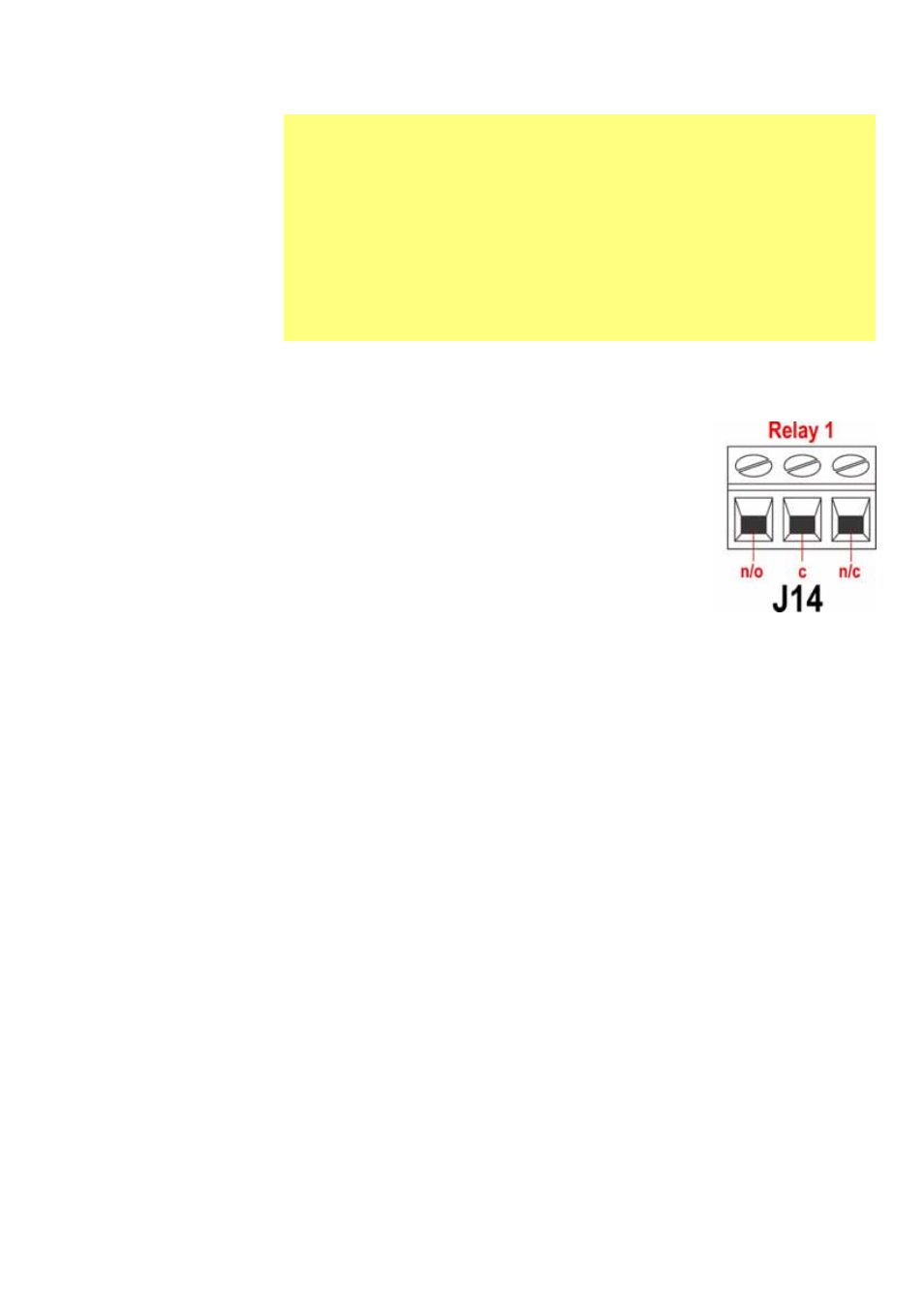

Remarque : Le relais 1 (J14) est représenté ici. Les relais
2, relais 3 et relais 4 (J15, J16 et J17) fonctionnent de
manière identique.
Connectez votre dispositif de sortie à la borne c (com-
mune) du connecteur de relais choisi et soit à la borne
n/c soit à la borne n/o (normalement fermée ou nor-
malement ouverte), selon les cas. Configurez le logiciel de
la pompe en prenant ceci en compte. Référez-vous à la
section 16.4 Sorties.
Par défaut, le relais 1 est configuré pour signaler le statut
Marche/arrêt ; le relais 2 est configuré pour indiquer le
statut de Sens de rotation ; le relais 3 est configuré pour indiquer le statut
Auto/man ; le relais 4 est configuré pour indiquer le statut d’alarme générale.
Référez-vous à la section 12 Première mise en route de la pompe.
