Manuel d’utilisation des pompes Watson-Marlow 520UN IP66/NEMA 4X 18
10 Branchements électriques
Le sélecteur de tension est monté dans la plaque de
commutation à l’arrière de la pompe, et protégé de
l’eau par le module 520N. Pour pouvoir accéder à la
plaque de commutation, il faut retirer le module.
Référez-vous à la section 21.1 Dépose et réinstalla-
tion du module 520N. Réglez le dispositif de sélec-
tion de tension sur 115 V pour le courant de secteur
100-120 V 50/60 Hz ou 230 V pour le courant de
secteur 200-240 V 50/60 Hz. Vérifiez toujours le
commutateur de sélection de tension avant d’opérer
le raccordement sur secteur.
Effectuer les connexions appropriées sur un circuit
d’alimentation de secteur monophasé.
Le commutateur de sélection de tension n’est pas
visible une fois que le module 520N est en place. Ne
mettez pas la pompe sous tension tant que vous n’avez
pas vérifié que son réglage convient à votre
alimentation secteur ; pour ce faire, déposez le module, vérifiez
la position du commutateur et remettez le module en place.
Référez-vous à la section 21.1 Dépose et réinstallation du
module 520N.
Nous recommandons l’utilisation d’onduleurs vendus
dans le commerce lorsque la pollution
électromagnétique est excessive.
Cordon d’alimentation : La pompe est
fournie équipée d’un presse-étoupe de
câble et d’un cordon d’alimentation de
2,8 m environ. Cordon d’alimentation
recommandé : H05RN-F3G0.75 ; SJTW
105C 3-18AWG ; Dia. Ext. max 8 mm.

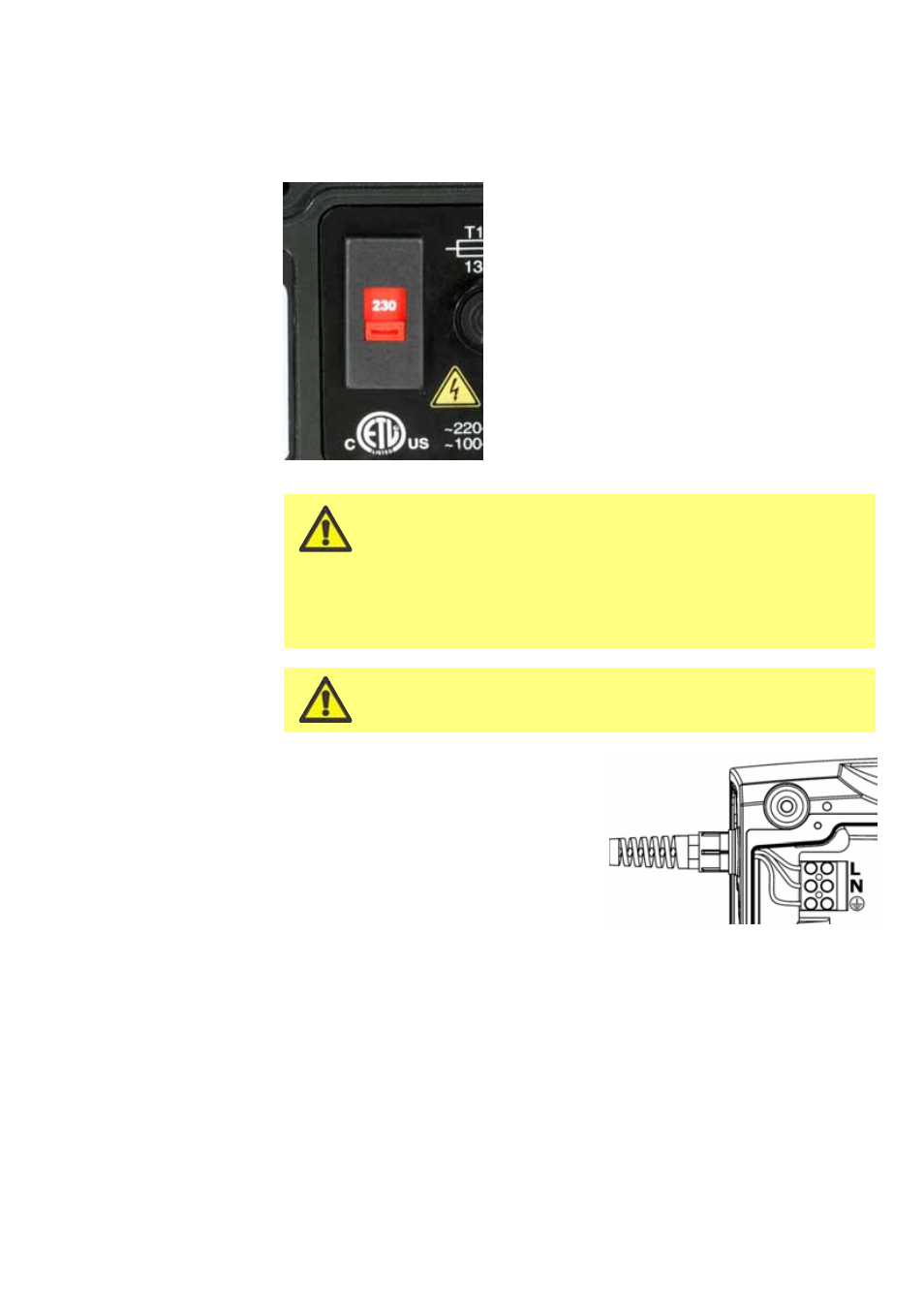

Ce schéma illustre les connexions du câble
vues de dessous avec le cache de carte
d’interface déposé.
Les câbles d’alimentation des pompes de
spécification NEMA 4X sont équipés d’une
prise secteur standard pour les Etats-
Unis. Les pompes à spécification IP66 sont
fournies sans prise. Les couleurs utilisées
pour le câble d’alimentation sont : brun -
sous tension ; bleu - neutre ; vert et jaune
- terre.
