Manuel d’utilisation des pompes Watson-Marlow 520UN IP66/NEMA 4X 37

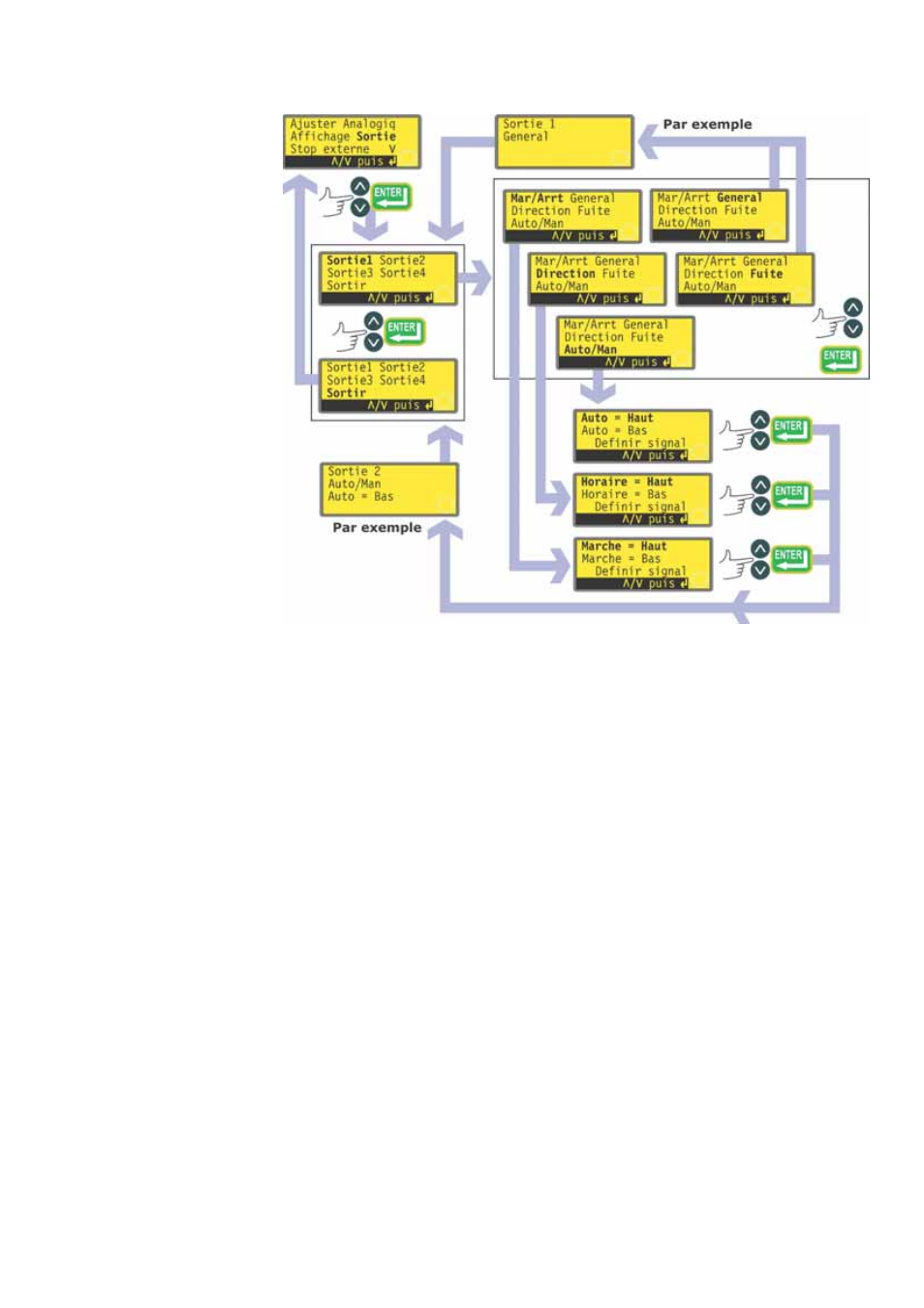

Sur le premier écran du menu Setup, sélectionnez Sortie à l’aide des touches
HAUT et BAS. Appuyez sur la touche ENTRÉE pour confirmer.
La pompe affiche un écran qui vous permet de configurer chacune des quatre
sorties ou de quitter ce menu. Effectuez une sélection en utilisant les touches
HAUT ou BAS et appuyez sur la touche ENTRÉE pour confirmer votre choix.
Si Sortie 1 est choisie, la pompe affiche les cinq options.
Si vous sélectionnez Général ou Fuite en utilisant les touches HAUT et
BAS et confirmez en appuyant sur la touche ENTRÉE, cette option est con-
figurée sur la Sortie 1, un écran de confirmation est affiché et l’opérateur
est ramené à l’écran de sélection de Sortie.
Sélectionnez Mar/Arrt ou Auto/man en utilisant les touches HAUT et BAS
et confirmez en appuyant sur la touche ENTRÉE pour afficher les écrans per-
mettant d’assigner Marche sur Haut ou Bas, Sens horaire sur Haut ou Bas,
et Auto sur Haut ou Bas respectivement. Choisissez en utilisant les touches
HAUT et BAS et appuyez sur ENTRÉE pour confirmer. L’option choisie est
configurée sur la Sortie 1. La pompe affiche un écran de confirmation et
ramène l’utilisateur à l’écran de Sélection de sortie.
L’opérateur peut configurer Sortie 2, Sortie 3 et Sortie 4 de la même
manière ou sélectionner Sortir.
Si la touche STOP est activée pendant la configuration, le précédent réglage de
la sortie est conservé et la pompe réaffiche l’écran de sélection de Sortie.
Si Sortir est sélectionné, la pompe ramène l’opérateur au premier écran du menu
Setup.
