Manuel d’utilisation des pompes Watson-Marlow 520UN IP66/NEMA 4X 59
21.6 Entrée Marche/Arrêt

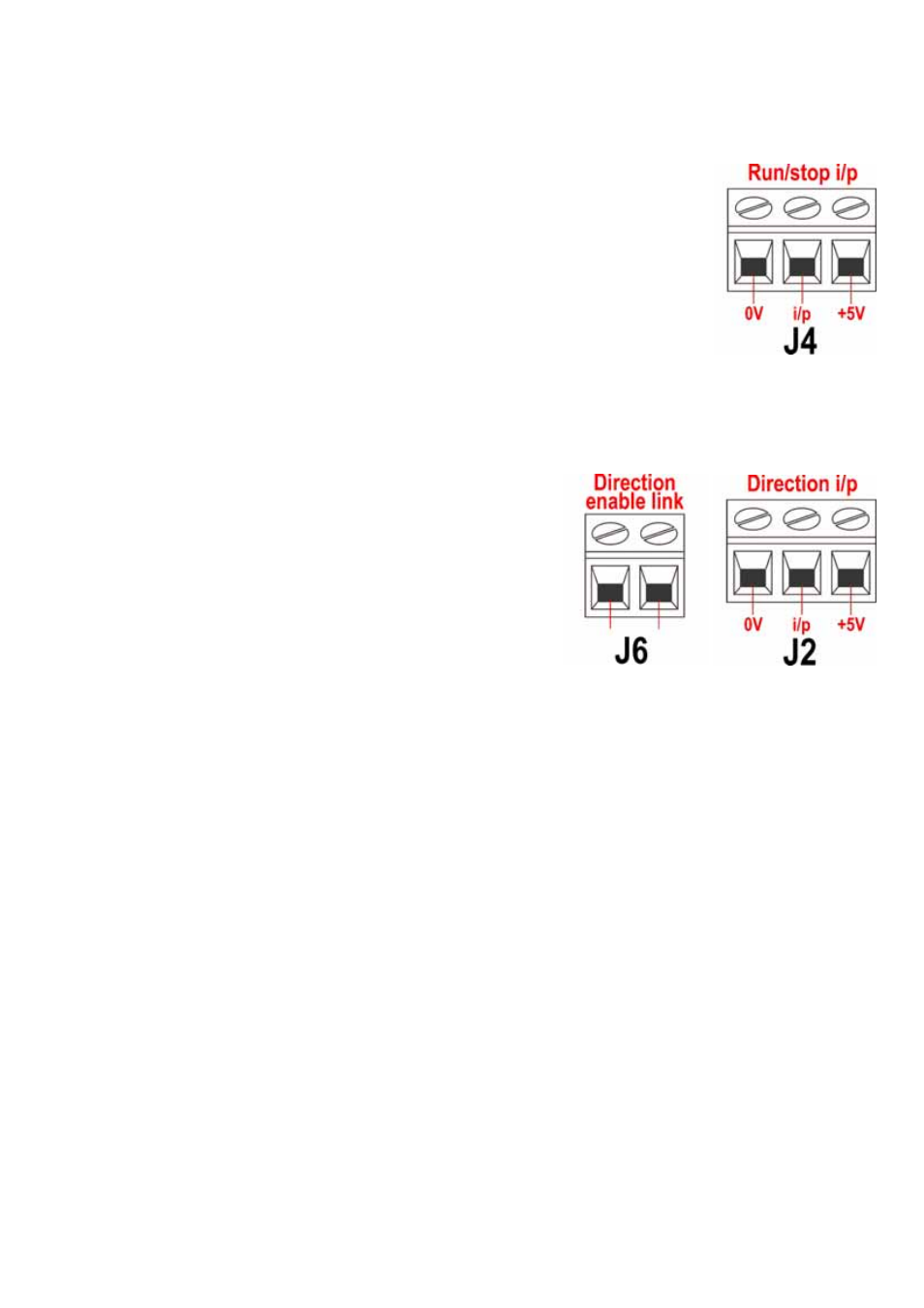

Marche/arrêt à distance : connectez un commutateur à dis-
tance entre la borne i/p et la borne +5 V du connecteur i/p
de marche/arrêt (J4). Une entrée logique peut également
être appliquée à la borne i/p ; mise à la terre sur la borne
0 V. Une entrée élevée arrête la pompe, une entrée basse
met la pompe en route. Sans connexion ou avec le commu-
tateur ouvert, la pompe prend la valeur par défaut de
marche. Pour modifier ou spécifier le sens de l’entrée
marche/arrêt, référez-vous à la section 16.5 Arrêt à dis-
tance dans Setup.
21.7 Entrée de sens de rotation
Pour activer le contrôle de direction à
distance et inhiber la touche SENS DE
ROTATION du clavier, connectez les
bornes du connecteur du lien
d’activation de la direction (J6).
Important : N’appliquez pas de
tension quelconque sur le lien
d’activation de la direction (J6).
Connectez un commutateur à distance
entre la borne +5 V et la borne i/p du
connecteur i/p de direction (J2).
Commutateur ouvert pour sens horaire
et fermé pour sens anti-horaire. Vous
pouvez également appliquer un signal logique sur la borne i/p et la borne 0 V du
connecteur de direction i/p (J2). Une entrée basse pour sens horaire et une entrée
élevée pour sens anti-horaire. Sans connexion, la valeur par défaut de la pompe est
le sens horaire.
