Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 95

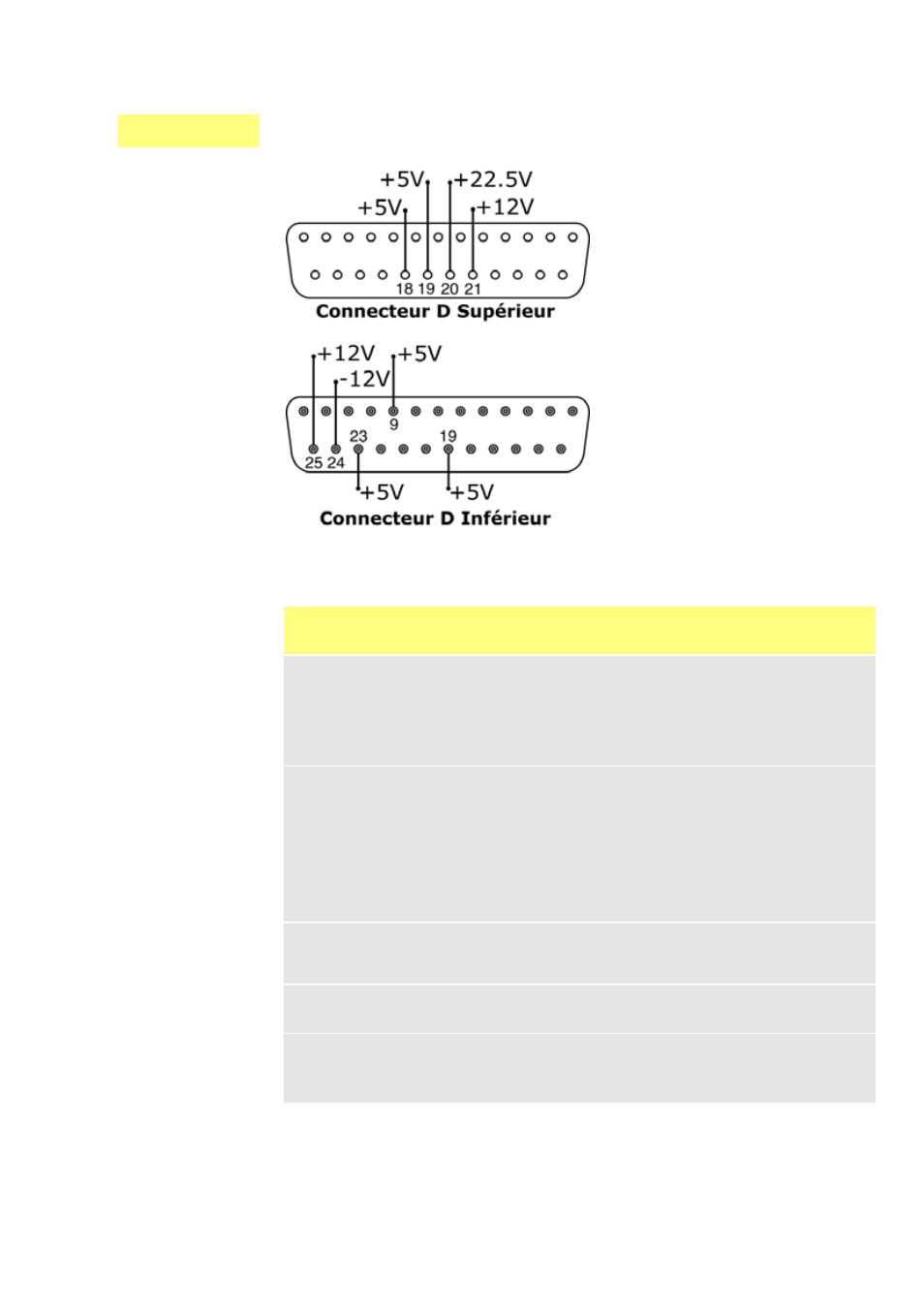

20.1.6 Tensions d’alimentation
Dans le tableau ci-dessous, « Charge max. » correspond à la charge totale maxi-
mum sur chaque alimentation, quel que soit le nombre de connexions.
Remarque : Toutes les sources d’alimentation CC sont stabilisées sauf la +22,5 V.
Di
Tension
CC Charge
max D
inférieur D
supérieur
Utilisation typique
+5 V 10 mA 9, 19, 23 18, 19 Tension d’alimentation des entrées util-
isant le commutateur à distance.
Alimentation possible pour les sorties si
seulement 5 V sont requis.
La broche 9 est spécialement utilisée
pour l’interrupteur à pédale / commuta-
teur manuel.
+12 V 10 mA 25 21 Tension d’alimentation possible des
entrées utilisant le commutateur à dis-
tance.
Tension d’alimentation possible pour les
sorties.
Tension d’alimentation pour le détecteur
de fuite de tube Watson-Marlow.
Tension d’alimentation (-12 V égale-
ment requis) pour le commutateur de
proximité Watson-Marlow.
-12 V 10 mA 24 — Tension d’alimentation (+12 V égale-
ment requis) pour le commutateur de
proximité Watson-Marlow.
+22,5 V — 20 Tension d’alimentation pour le module
de nettoyage 520N. Ne pas utiliser.
+10 V 21 — Tension de référence de contrôle de
vitesse de potentiomètre à distance.
N’utilisez pas de tension d’alimentation
générale.
