Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 102

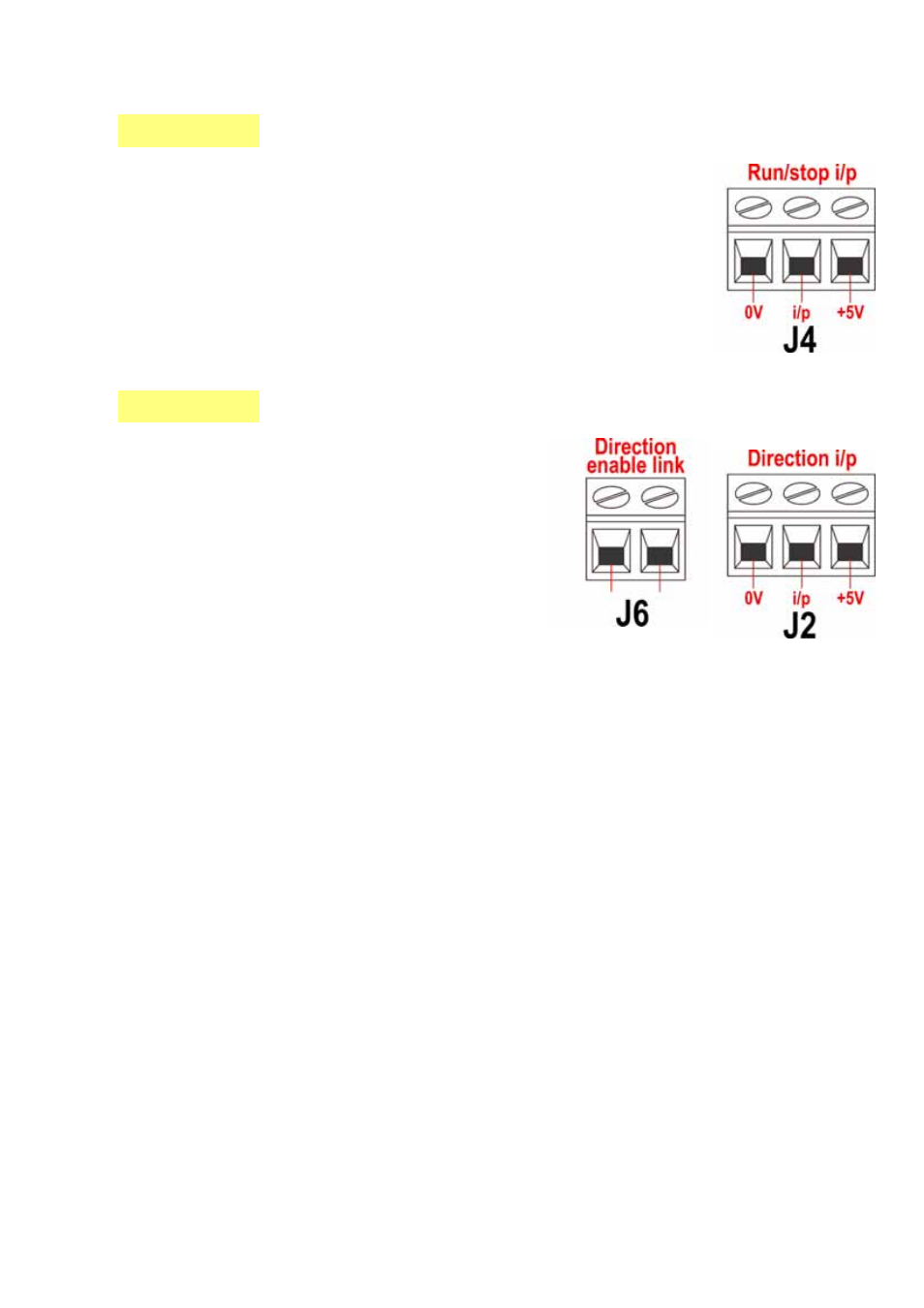

20.2.3 Entrée marche/arrêt
Marche/arrêt à distance : connectez un commutateur à dis-
tance entre la borne i/p et la borne +5 V du connecteur i/p
de marche/arrêt (J4). Une entrée logique peut également
être appliquée à la borne i/p ; mise à la terre sur la borne 0
V. Une entrée élevée arrête la pompe, une entrée basse met
la pompe en route. Sans connexion ou avec le commutateur
ouvert, la pompe prend la valeur par défaut de marche. Pour
modifier ou spécifier le sens de l’entrée marche/arrêt,
référez-vous à la section 19.11 Arrêt à distance dans le menu
Setup.
20.2.4 Entrée du sens de rotation
Pour activer le contrôle du sens de
rotation à distance et désactiver la
touche SHIFT, 1 (SENS DE ROTA-
TION) du clavier, connectez les
bornes du connecteur du lien
d’activation du sens de rotation (J6).
Important : N’appliquez pas de
tension quelconque sur le lien
d’activation de la direction (J6).
Connectez un commutateur à dis-
tance entre la borne +5 V et la borne
i/p du connecteur i/p de direction
(J2). Commutateur ouvert pour sens
horaire et fermé pour sens anti-
horaire. Vous pouvez également appliquer un signal logique sur la borne i/p et la
borne 0 V du connecteur de direction i/p (J2). Une entrée basse pour sens horaire
et une entrée élevée pour sens anti-horaire. Sans connexion, la valeur par défaut de
la pompe est le sens horaire.
