Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 123
29 Réglage du stator 505L
Le stator est paramétré pour l’utilisation avec un tube de paroi 2,4 mm, d’un
diamètre intérieur compris entre 1,6 mm et 9,6 mm. N’essayez pas de changer
l’écartement de 14,3 mm entre le stator et le haut de la tête de pompe.

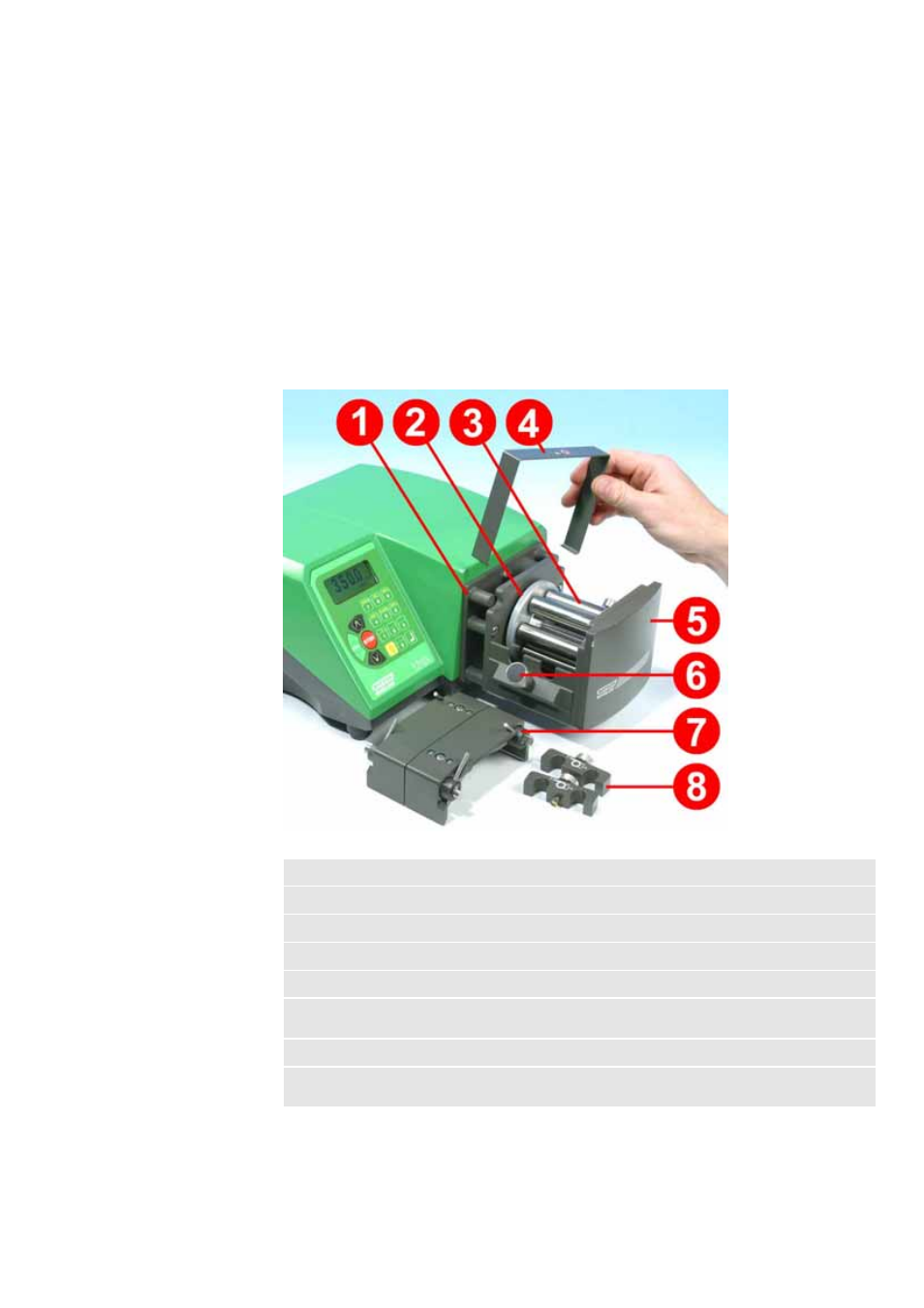

30 Pièces détachées de la tête de
pompe 505L
1 MNA0338A Plaque adaptateur
2 BB0014 Appui de l’arbre d’entraînement
3 MNA0371A Ensemble rotor
4 MN0862S Capot
5 MN1029C Plaque arrière
6 MNA0339A Cheville en forme de champignon pour positionner le
tube (deux sont nécessaires)
7 MNA0333A Stator
8 059.4001.000 Jeu de pinces de maintien du tube : il inclut deux
brides pour chacune des six tailles de tube.
