Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 88
20 Câblage de contrôle automatique
20.1 Câblage de contrôle automatique
IP31

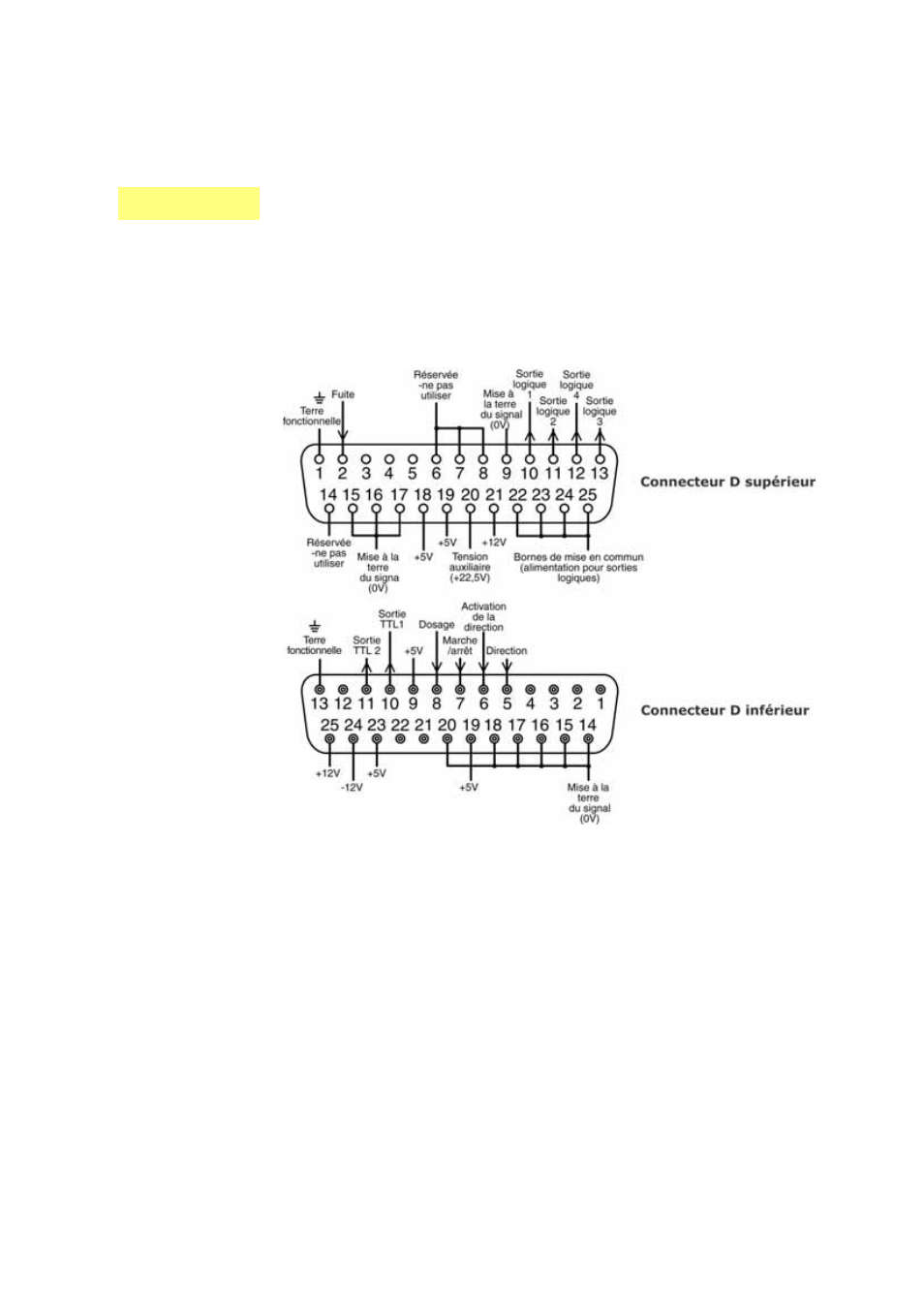

L’interface de la pompe et des autres dispositifs se fait par l’intermédiaire de trois
connecteurs D à l’arrière de la pompe. Deux connecteurs D à 25 voies sont présents.
Le connecteur supérieur est mâle, le connecteur inférieur est femelle. Les con-
necteurs mâles et femelles, blindés pour compatibilité à la norme CEM, doivent être
soudés à des câbles de contrôle blindés.
Câble de contrôle recommandé : 7 fils, 0,2 mm, 24 AWG, blindé, circulaire jusqu’à
25 âmes. Le blindage des câbles doit être mis à la terre soit par broche de mise à
la terre conventionnelle sur le connecteur D (broche 1 du connecteur D supérieur
(mâle) à 25 voies) (broche 13 du connecteur D inférieur (femelle) à 25 voies), soit
à travers le métal de la prise ou de la douille.
Di
