Manuel d’utilisation des pompes Watson-Marlow 520Di et 520DiN 103

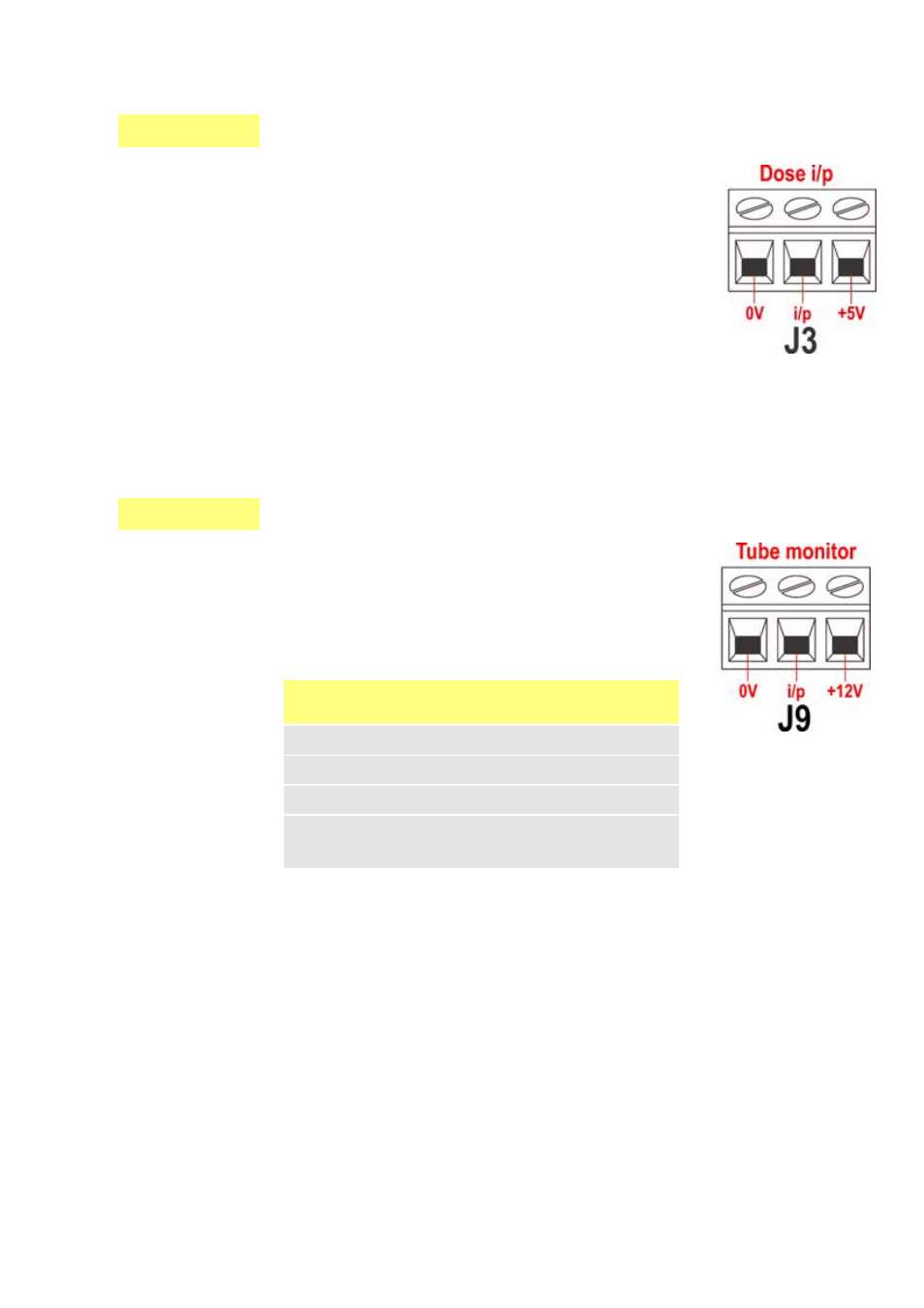

20.2.5 Entrée du dosage
Connectez un commutateur de contact temporaire, comme
un interrupteur à pédale ou un commutateur manuel, entre
la borne 5 V et la borne i/p du connecteur i/p de dosage
(J3). Fermez le commutateur pour commencer un dosage.
Cette entrée est à antirebond contrôlé par logiciel et elle
fonctionne de manière semblable aux autres entrées à dis-
tance, comme l’entrée logique 5 V à 24 V ci-dessus, en util-
isant la borne i/p et la borne 0 V.
Remarque : Cette entrée est à anti-rebond contrôlé par
logiciel, donc le signal peut être soit momentané, soit main-
tenu pendant le dosage. S’il est maintenu, le signal doit être
supprimé avant la dose suivante.
Remarque : Ne connectez qu’une seule pompe par commu-
tateur. Si plusieurs pompes doivent être démarrées ensem-
ble, utilisez un système multi-polaire et isolez chaque cir-
cuit.
20.2.6 Entrée de détection de fuite
Connectez un dispositif de détection de fuite à distance
entre la borne +12 V et la borne i/p sur le connecteur de
détecteur de tube (J9). Un circuit fermé indique une fuite.
Une entrée logique peut également être appliquée à la borne
i/p ; mise à la terre sur la borne 0 V. Une entrée élevée
indique une fuite. Connectez le câble d’un détecteur de fuite
de tube Watson-Marlow comme suit :
Remarque : utilisez seulement les détecteurs de fuite de tube Watson-Marlow 520
series.
Couleur des fils
du détecteur de tube
Module 520N
Bleu borne 0V J9
Jaune borne i/p J9
Rouge borne +12 V J9
Terminez le blindage dans le module 520N à l’aide
d’un presse-étoupe CEM 360°, si nécessaire.
Référez-vous à la section 20.2 Câblage.
