La procédure de pose du détecteur de fuite est jointe au kit de détection de fuite.
Dans le doute, contactez votre Service d’assistance technique Watson-Marlow local
qui vous aidera.
620RE, 620RE4, 620R Fonctionnement général
Ouverture du capot de protection de la tête de pompe
Déverrouillez le capot de protection à l’aide d’une clé Allen de 5 mm ou d’un
tournevis.
Ouvrez complètement le capot de protection afin de disposer du maximum d’espace
entre les passages de tubes et le capot pour déposer les tubes.
Engagement/Dégagement des galets
La course des leviers de dégagement de galet est indiquée ci-dessous. N’essayez pas
de forcer les leviers au-delà de leur course normale, car cela endommagerait le
rotor.
Pour engager les galets , encliquetez les leviers de dégagement de galet dans le
sens contraire des aiguilles d’une montre, en veillant à ce que les galets soient bien
bloqués contre le tube . Pour dégager les galets, encliquetez les leviers de
dégagement dans le sens des aiguilles d’une montre pour les mettre en position
dégagée. Dans le cas d’éléments de tube haute pression ou de têtes de pompe à
quatre galets , vous pouvez vous aider d’une clé Allen de 5 mm lorsque vous
engagez/dégagez les galets à l’aide des leviers de dégagement.

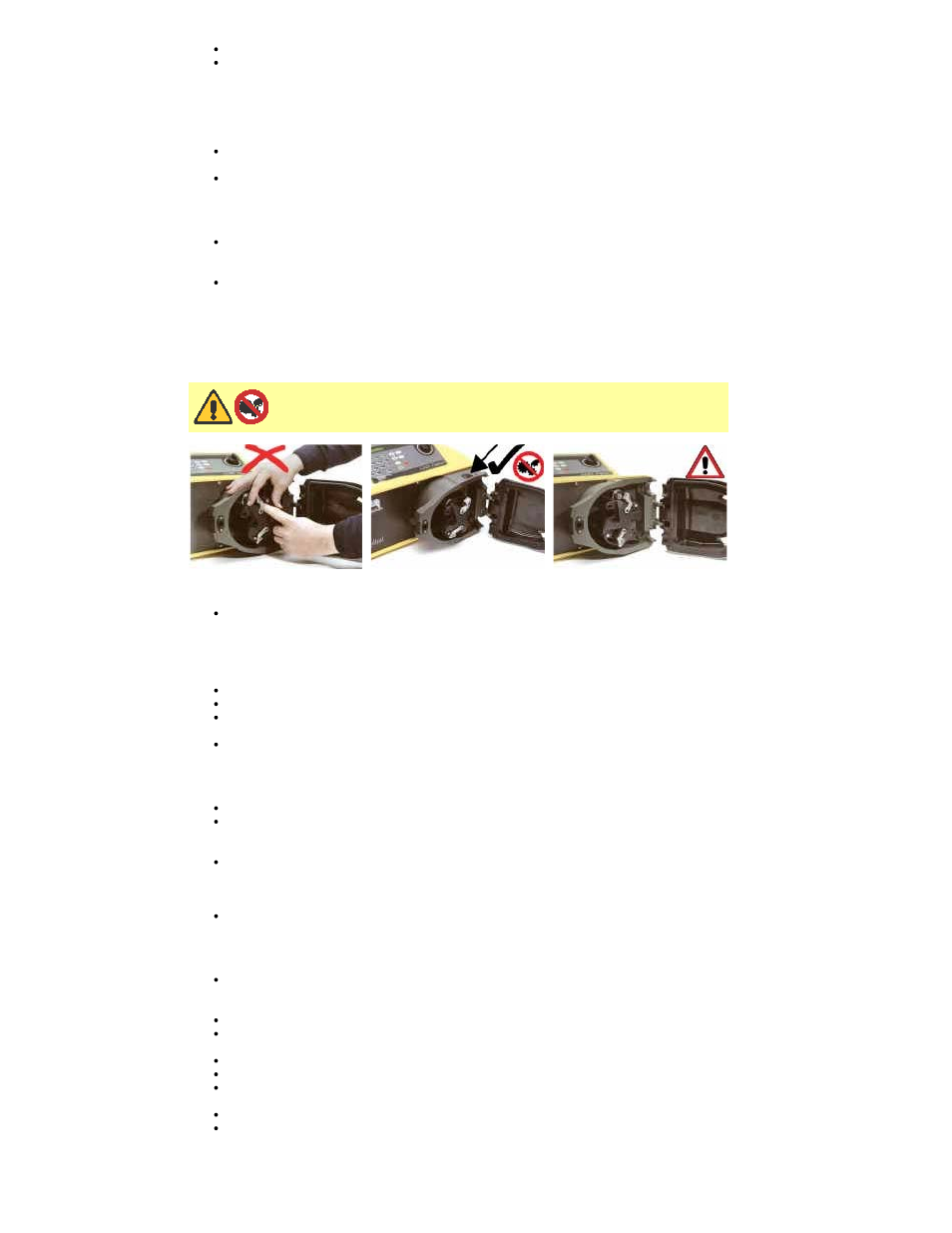

Veillez à ne pas laisser vos doigts entre les leviers de dégagement
de galet et la partie du rotor qui les supporte ( risque de
coincement).
A vérifier avant le chargement
Avant de charger le tube, vérifiez que tous les galets tournent librement, que les
passages de tubes et les rainures de positionnement sont propres et que, le cas
échéant, le tuyau d’écoulement de fuite n’est pas obstrué.
Fermeture du capot de protection de la tête de pompe et démarrage
Vérifiez que le joint du capot de protection est propre. Remplacez-le si besoin est.
Vérifiez que les galets sont engagés et bloqués contre le tube.
Fermez le capot de protection et poussez-le contre le stator jusqu’à ce que le verrou
s’engage.
Raccordez la tuyauterie appropriée à la tête de pompe en veillant à utiliser le raccord
adapté à l’élément de tube.
Mise en place des pinces de tube continu des têtes de pompe 620R et 620R4
Sélectionnez le jeu de pinces correspondant à la taille de tube utilisée.
Placez les deux moitiés de pince en forme de «U» destinées au stator dans les
passages de la tête de pompe (la forme en «U» vous aidera à charger le tube
correctement).
Placez les moitiés de pince correspondantes destinées au capot, qui sont dotées de
plots de positionnement en «T», dans les rainures de la face intérieure du capot, au-
dessus et au-dessous de la charnière du capot. Enfoncez-les jusqu’à ce qu’elles se
bloquent.
Les deux moitiés de pince s’ajusteront autour du tube lorsque vous fermerez le
capot.
620RE, 620RE4 Montage d’un élément de tube
Les têtes de pompe à éléments de tube 620RE sont réglées en usine pour accepter
les éléments de tube Watson-Marlow LoadSure. L’utilisation d’éléments de tube
autres que les éléments LoadSure nuira à la performance de la pompe.
Dégagez les galets.
Placer une des deux collerettes en «D» dans le passage inférieur( les collerettes en
«D» vous aideront à placer les éléments correctement).
Enroulez l’élément de tube autour des galets dégagés du rotor.
Placez la deuxième collerette en «D» dans le passage supérieur.
Vérifiez que la face plate de chaque collerette en «D» est affleurante au plan de
contact du joint.
Engagez les galets.
Fermez le capot de protection et poussez-le contre le stator jusqu’à ce que le verrou
s’engage.
Montage d’un élément de tube
