élevées, faites-la tourner dans le sens contraire des aiguilles d’une montre.
Amorçage Appuyez sur la touche Max pour amorcer la pompe à vitesse maximale.
Contrôle de la vitesse Le cadran de réglage de la vitesse est gradué en
pourcentage de vitesse maximum et est muni d’une vis à verrouillage pour éviter les
risques de changement involontaire de la vitesse.
Arrêt Arrêtez la pompe en mettant l’interrupteur de marche Sens horaire/Arrêt/Sens
anti-horaire en position centrale d’arrêt. Pour changer la direction du flux, mettez
l’interrupteur Sens horaire/Arrêt/Sens anti-horaire en position centrale d’arrêt
jusqu’à ce que le rotor de la tête de pompe s’arrête, puis mettez-le dans le sens de
rotation requis.
En cas de retour du mode automatique au mode manuel, il n’est pas nécessaire de
débrancher le signal de traitement de la pompe, ou de régler les potentiomètres
d’étalonnage.
Fonctionnement automatique
Réglez l’interrupteur Auto/Man/Max sur Auto

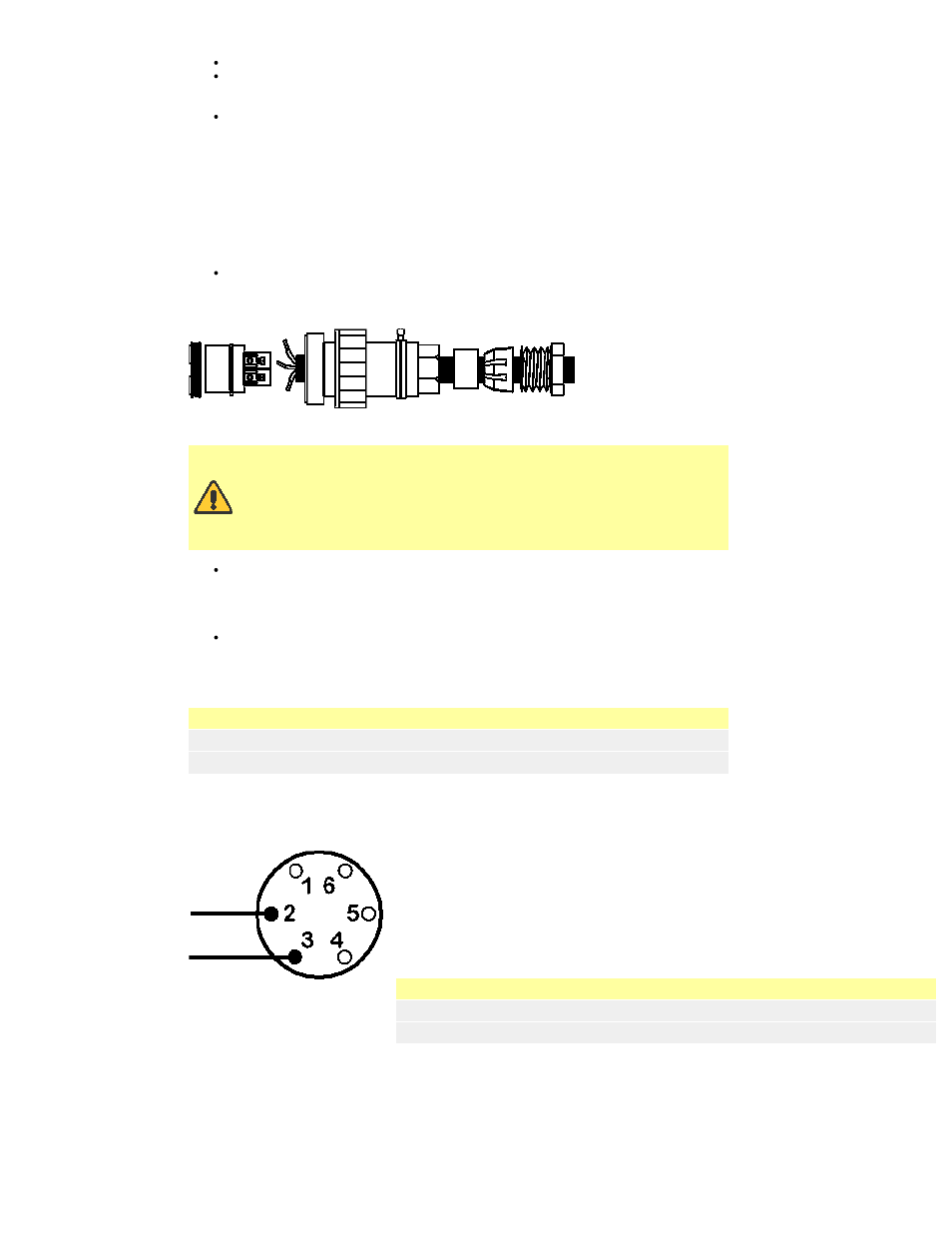

Entraînement est équipé d’une connexion étanche à six broches permettant de commander
la pompe en mode automatique et à distance.
Pièce Watson-Marlow numéro UP0035.
La conformité de la pompe à la norme de protection contre les entrées
d’eau dépend du montage correct de la prise mâle à six broches.
N’appliquez aucune tension secteur entre les broches de la prise mâle à
six broches. Une tension maximale de 30V peut être appliquée entre les
broches 2 et 3, mais pas entre les autres broches. Les dégâts
éventuellement causés à la pompe en cas de non respect de cette
consigne ne seraient pas couverts par la garantie.
Calage du signal correspond au choix du niveau de signal pour lequel la pompe
commence à tourner. Avec un signal 4-20mA (réponse non-inversée), le signal est
calé sur 4mA. A noter qu’un même signal à réponse inversée serait calé sur 20mA,
car c’est le niveau de signal pour lequel la pompe commencerait à tourner.(la vitesse
la plus grande serait alors atteinte à 4mA)
Plage de signal défini la différence entre le signal délivrant la vitesse la plus
importante et celui délivrant la vitesse la plus faible. Un signal 0-12V à une plage de
12V et un signal 4-20mA a une plage de 16mA.
A titre d’exemple, les données suivantes correspondent à
Réaction de la Pompe Signal Décalé Plage de signal
Non-inversée 4mA 16mA
Inversée 20mA 16mA
Pour un contrôle par variation de tension, une alimentation stable en courant continu
variable peut être utilisée avec un voltmètre pour courant continu (courant continu
maximum 30V). La polarité est réglée pour une réponse non-inversée. Inversez la polarité
pour une réponse inversée.
Signal de tension
(Impédance d’entrée 220 kohm)
Réaction Plage V Décalé V Pin 2 Pin 3
Non-inversée 5 à 30 0 à 30 - +
Inversée 5 à 24 0 à 24 + -
Pour un contrôle par variation de courant, la même source de courant continu peut être
utilisée avec un milliampèremètre pour courant continu. La polarité est réglée pour une
réponse non-inversée. Inversez la polarité pour une réponse inversée.
Signal de courant
(Impédance d’entrée 250 ohm)
